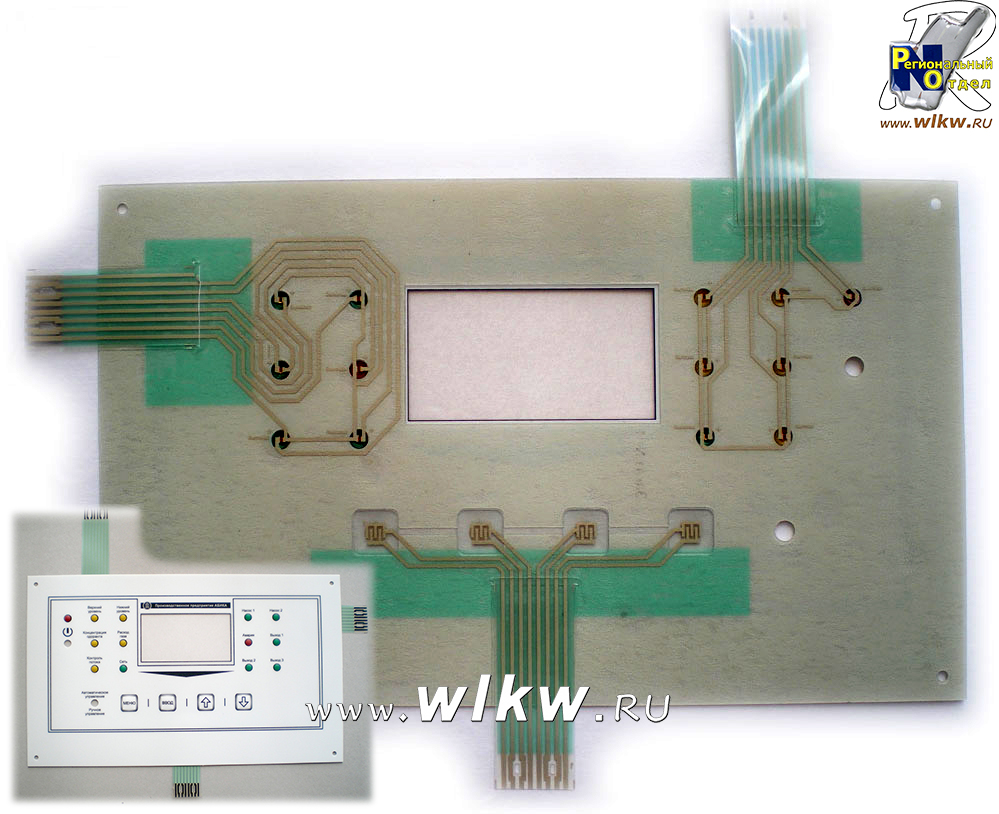

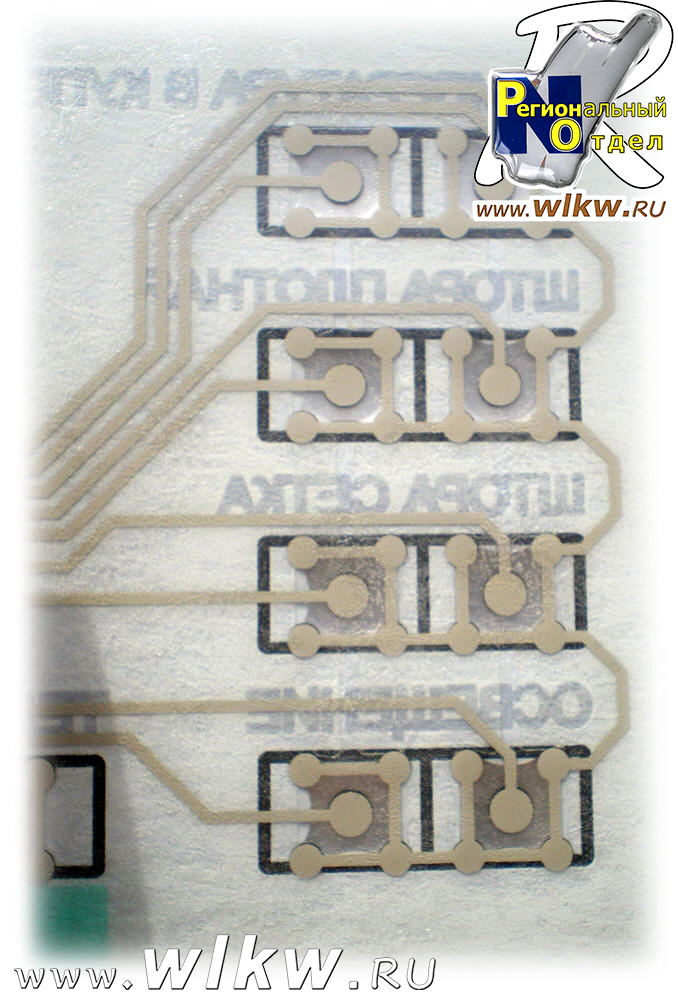

Пленочная клавиатура, вид с обратной стороны

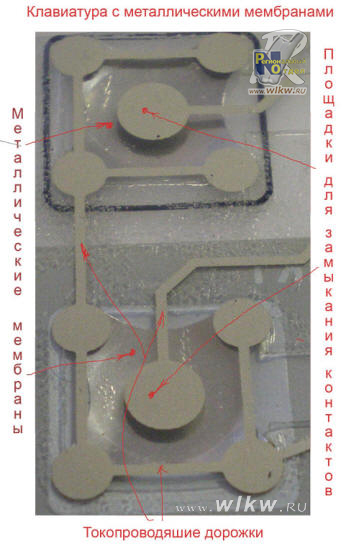

Ообратная часть пленочной клавиатуры с металлическими мембранами

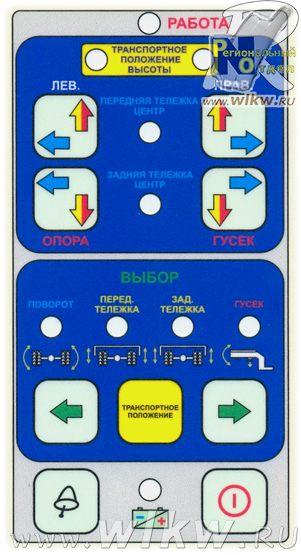

Пленочная клавиатураПленочные клавиатуры



Гибкая пленочная клавиатура это всегда многослойное сборное изделие. Верхний слой или видимая часть с печатью, прозрачными окнами, кнопками и т.д. представляет из себя ничто иное, как лицевую декоративную приборную панель.  Единственное отличие заключается в том, что под кнопками пленочной клавиатуры располагаются токопроводящие площадки. Их  может и не быть, но тогда под кнопками располагаются металлические мембраны.

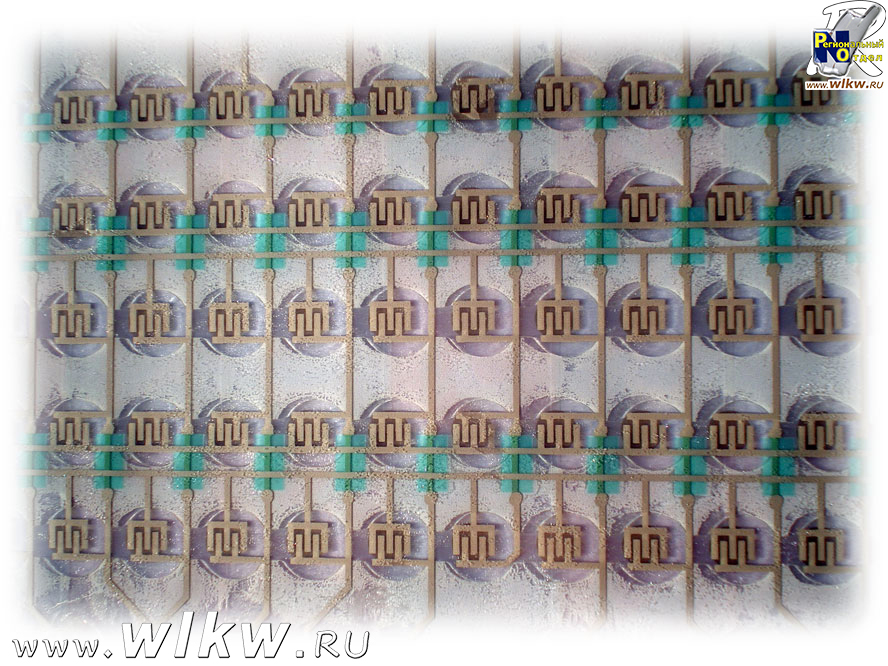

На другом слое пластика? путем печати токопроводящей краской, реализована принципиальная схема пленочной клавиатуры (так называемая "разводка" клавиатуры). С этого же слоя выходит токопроводящий шлейф, с помощью которого пленочная клавиатура и соединяется с прибором. (по электрической части, сама клавиатура приклеивается).



Нажимая на кнопки клавиатуры? мы тем самым замыкаем нужные линии разводки клавиатуры с помощью токопроводящих площадок (или металлических мембран), что находятся под кнопками с внутренней стороны лицевой панели.



Что бы не происходило самопроизвольного замыкания контактов,  соприкосновения верхнего и  нижнего слоев клавиатуры, между ними находится промежуточный слой пластика (скотча) на котором нет никакой печати.

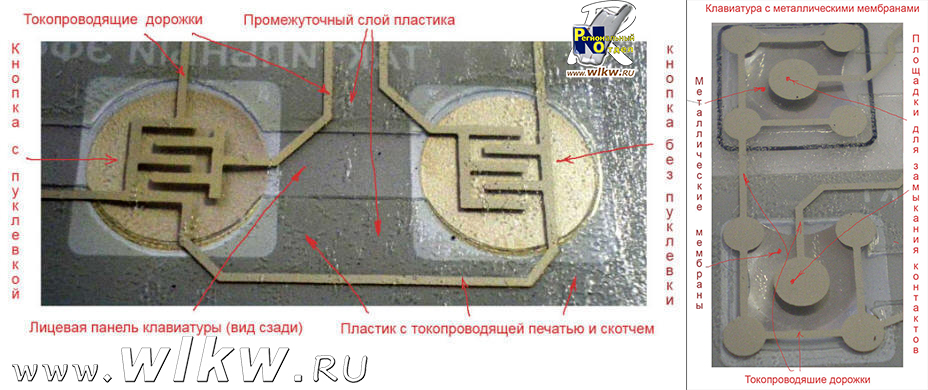

Пленочная клавиатура (устройство кнопок)



Все слои пластика соединены между собой двухсторонним скотчем и самый нижний слой - это так же двухсторонний скотч для приклеивания  клавиатуры собственно к изделию (корпусу прибора).



Таково общее устройство простой пленочной клавиатуры. Но существует большое разнообразие вариантов исполнения пленочных клавиатур.




Пленочная клавиатура - аналог компьютерной,  пуклевки не имеет   Например, если клавиатура имеет очень сложную электрическую схему и большую плотность токопроводящих дорожек, может быть введен еще один или два листа пластика на которых будет отпечатана часть разводки пленочной клавиатуры. Такая необходимость возникает если клавиатура имеет большую удельную плотность кнопок и светодиодов (если они есть) на единицу площади клавиатуры. Типичный случай - клавиатура, похожая на компьютерную клавиатуру.    Фрагмент пленочной клавиатуры с высокой плотностью кнопок

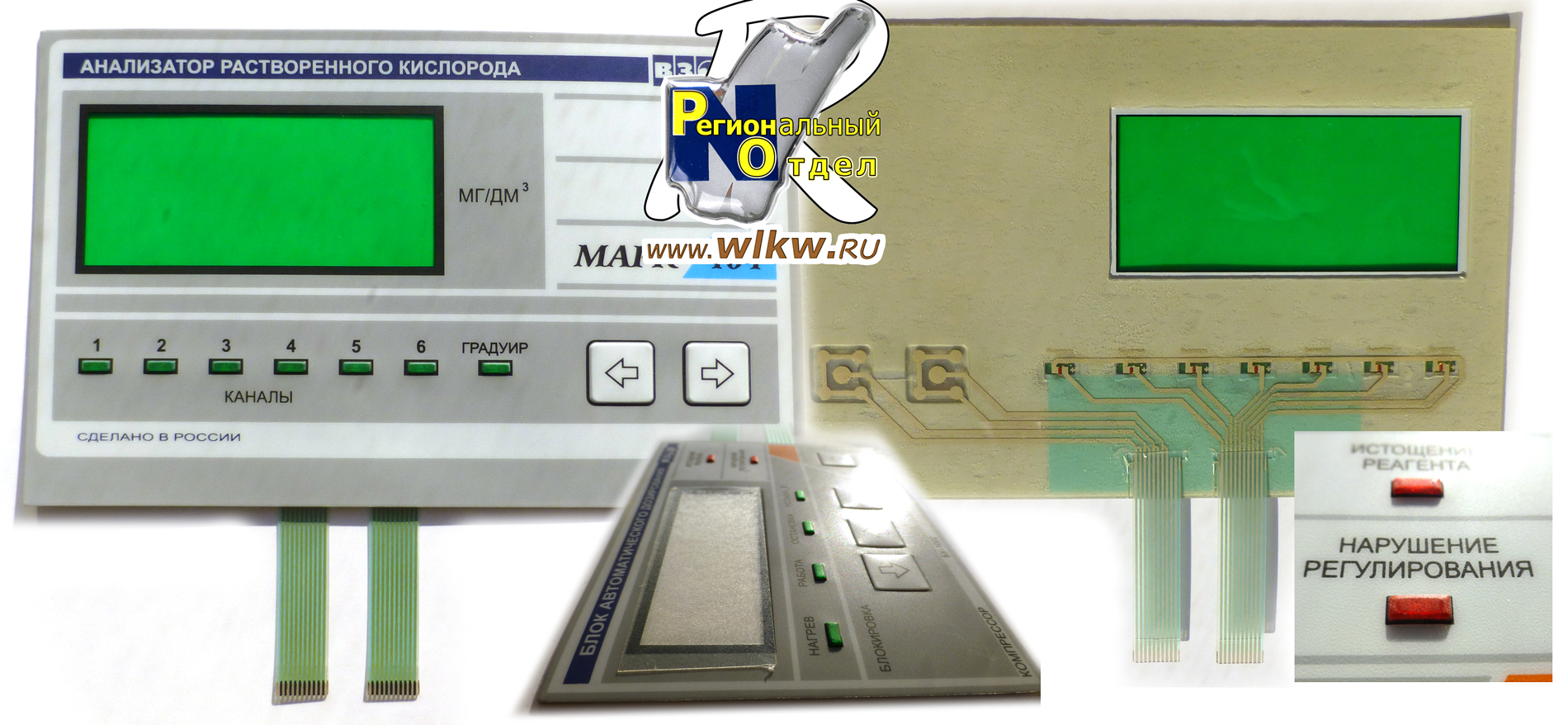

Пленочная клавиатура с кнопками и светодиодами, вид с обратной стороны

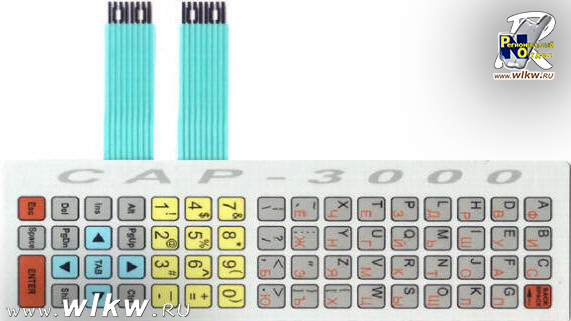

Клавиатура с тремя шлейфами

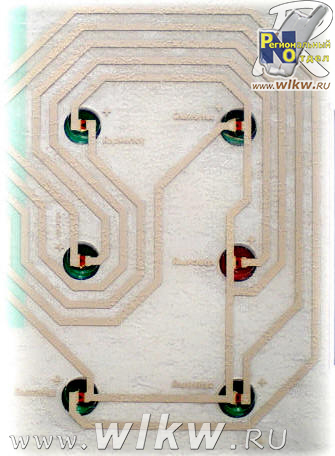

Светодиод, встроенный с пленочную клавиатуру, вид с обратной стороны

Встроенные светодиоды в пленочную клавиатуру.



В пленочныех клавиатурах часто размещают встроенные светодиоды, часто на обном и том же слое пластика, что и кнопки. При большой плотности кнопоки светодиодов, светодиоды могут быть размещены на отдельном слое пластика.

  Естественно, с каждого слоя пластика, в этом случае, выходит свой шлейф, которые могут быть заведены в самостоятельные разъемов или в один общий (разумеется, заводятся они в разные контакты разъема).

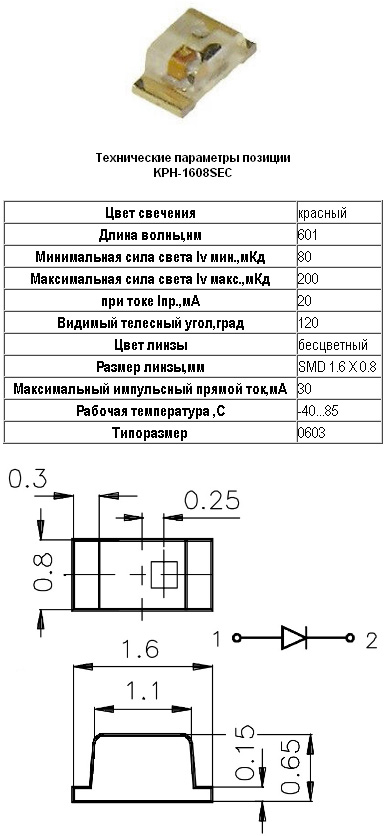

С права фотография типового светодиода, его характеристики, габаритные размеры, внешний вид. С левой стороны и внизу - пример реальной клавиатуры с встроенными светодиодами.

Встроенные светодиоды в пленочную клавиатуру.




При такой конструкции правильно собранная клавиатура является герметичным, влагозащищенным изделием, соответствующим степени защиты IP 65.

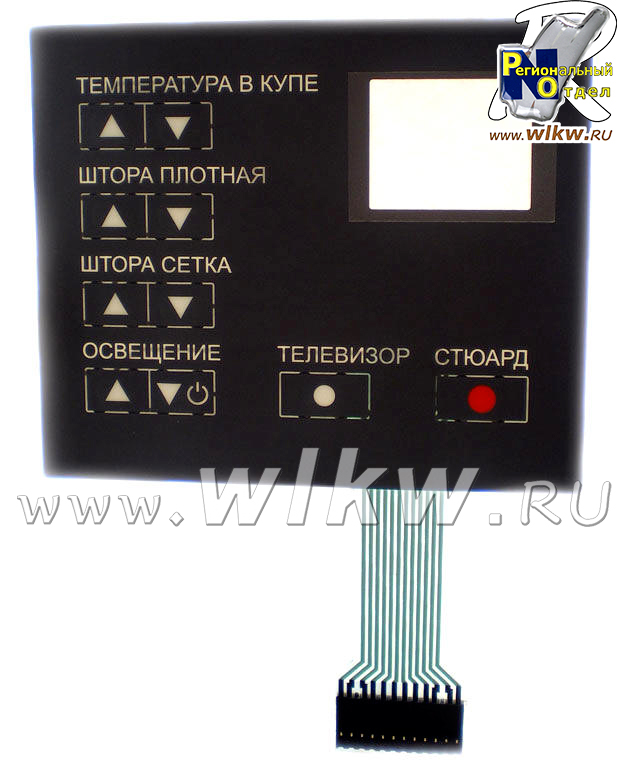

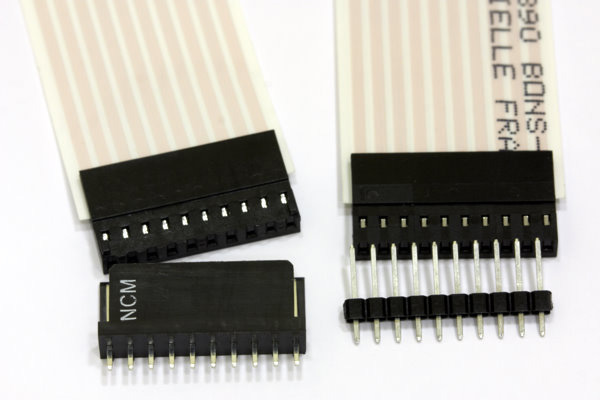

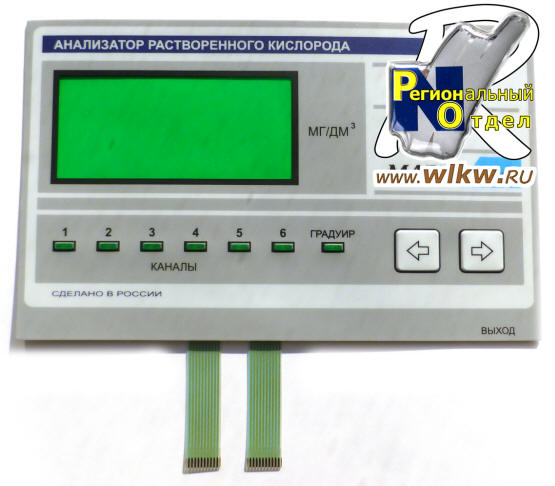

Пленочная клавиатура с подсоединенным разъемом

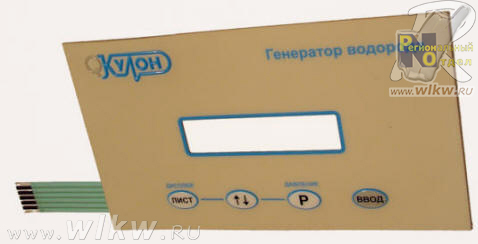

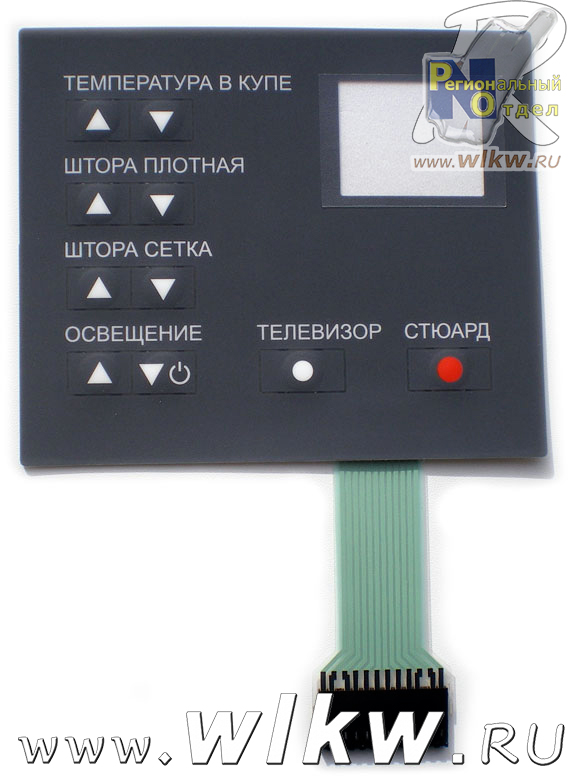

Гибкая пленочная клавиатура с разъемом

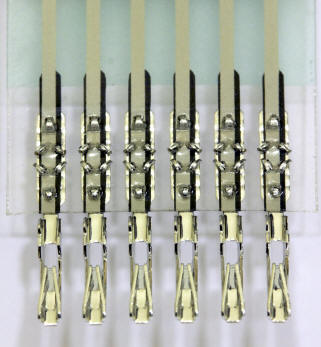

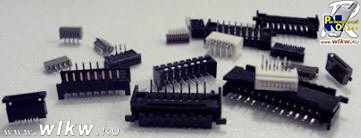

При необходимости,  шлейф пленочной клавиатуры может быть оснащен металлическими контактами, которые помещаются в пластиковые корпуса.

Такие контакты можно припаивать и к плате.

При оформлении лицевой части пленочной клавиатуры, кроме возможности использовать разнообразие применяемых красок, можно применять такие художественные приемы как КОНГРЕВ или тиснение пластика специально сделанными штампами. Собственно таким же способом пуклюются кнопки.

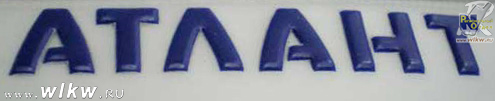

Фрагмент шильда с художественным тиснением логотипа фирмы



Образец пуклевки на пластике

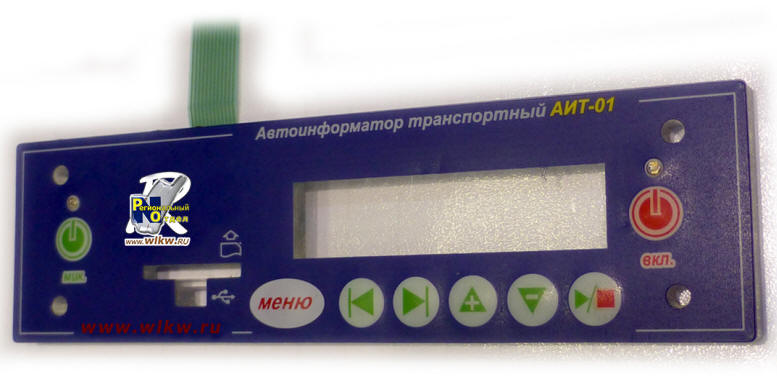

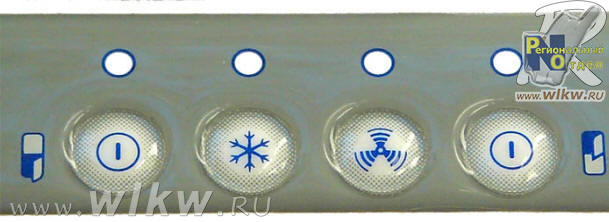

Пленочная клавиатура с тиснением кнопок и названия фирмы

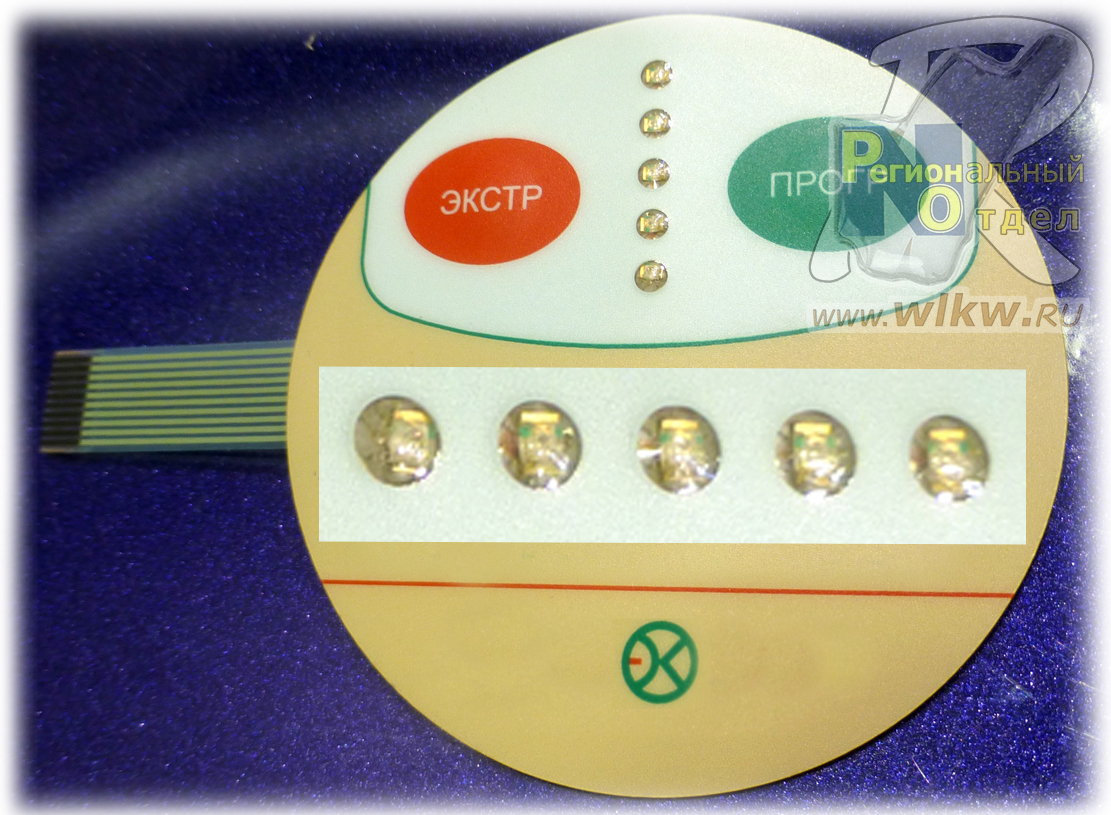

       Обычно пуклевка производится также и при монтаже внутри пленочных клавиатур светодиодов. Сами по себе светодиоды довольно маленькие и в клавиатуру их можно вставлять без пуклевки.  Но  в этом случае светодиод касается лицевой панели и  существует повышенная вероятность нарушения электрического контакта  между светодиодом и токопроводящей дорожкой в следствии случайных и ненужных механических нагрузок на светодиод через лицевую панель пленочной  клавиатуры.  Это может произойти  в процессе обслуживания прибора  - протирки лицевой части, неаккуратной транспортировки и т.д.   Светодиод, имеющий над собой защитную пуклевку, существенно защищен от таких нагрузок.

      Фотографии заготовки  лицевой панели с пуклевкой для светодиодов представлены ниже.

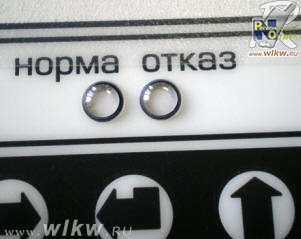

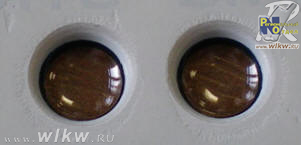

Пуклевка для светодиодов на пленочной клавиатуре



Пуклевка окон для светодиодов

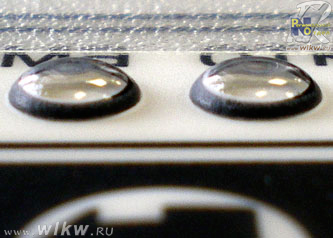

Пуклевка позрачных окон - вид с обратной стороны

Пуклевка на лицевой декоративной панели ( Обратная сторона)


Пленочные клавиатуры с полимерным покрытием.

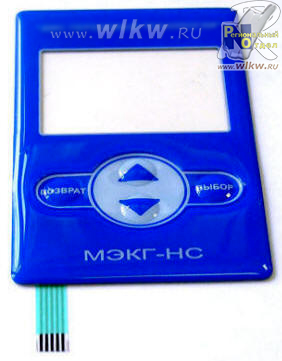

Пленочная клавиатура с лицевой частью, покрытой полиуритановой смолой            При изготовлении пленочных  клавиатур возможны варианты исполнения  лицевой части с покрытием полиуретановой смолой. Изделие  в таком исполнении смотрится  очень красиво.

Лицевая декоративная приборная панель с полимерным покрытием



Лицевая панель клавиатуры (декоративной приборной панели) с частичным полимерным покрытием

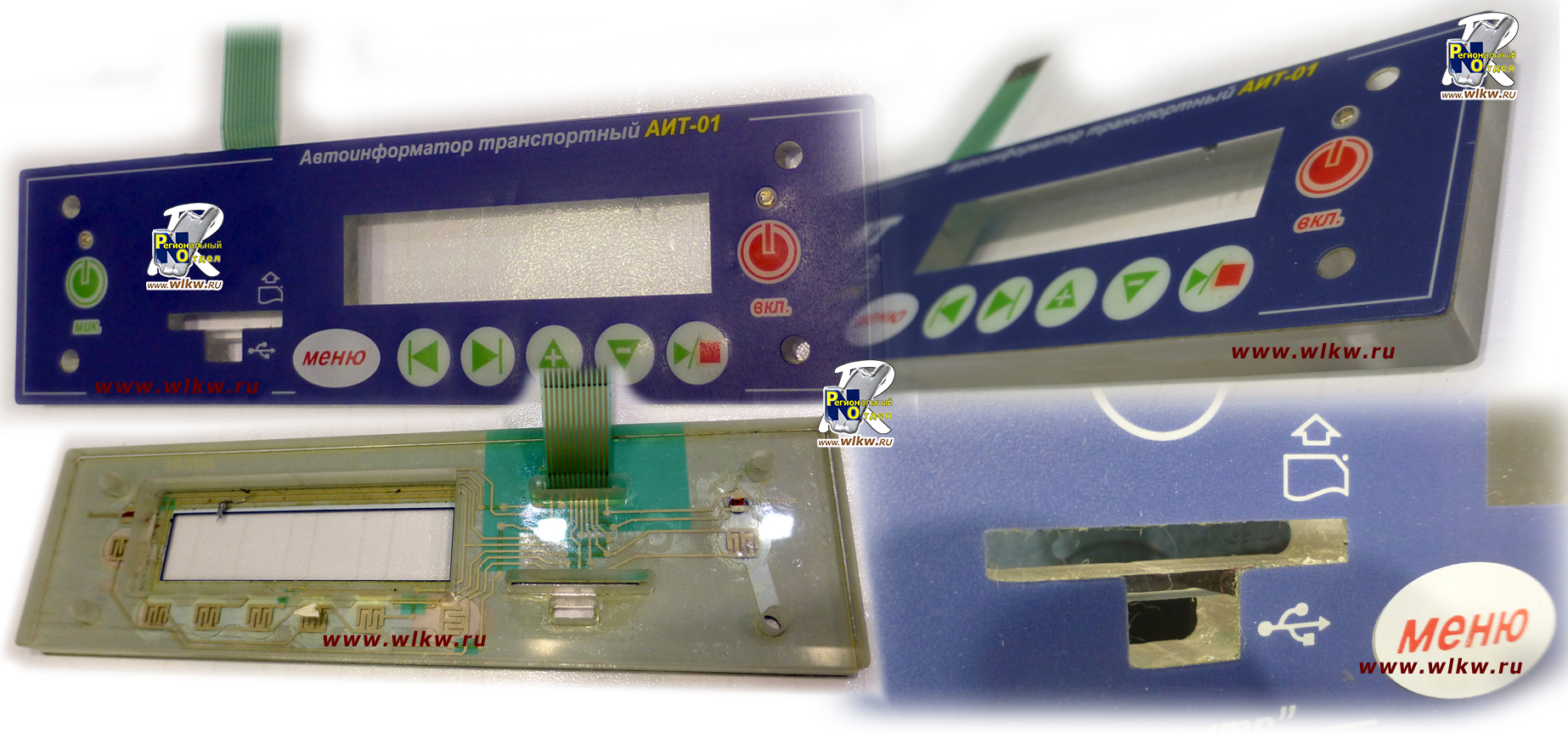

    Лицевая (видимая) часть пленочной клавиатуры может быть составной и  многослойной (пример справа).      Вся  видимая печать выполнена на  плоскости черного цвета, на ней же с обратной стороны выполнены токопроводящие контактные площадки. Пуклевки кнопок нет, т.е на этом этапе это обычная плоская пленочная клавиатура. Далее на эту клавиатуру монтируется (приклеивается) слой прозрачного пластика с пуклевкой, возможно нанесение на неё какой либо печати (при необходимости).  Этим приемом решатся две задачи: повышение защищенности клавиатуры и расширение её функциональности.

   О долговечности. Любая пленочная клавиатура, как и любое устройство, рано или поздно выходит из строя.  Одна из причин - естественное разрушение  (растрескивание) верхнего слоя пластика от механического и химического воздействия в процессе эксплуатации. Клавиатура еще остается какое-то время работоспособной, но грязь, проникающая во внутрь кнопок через трещины, убивает в скорости её окончательно. В рассматриваемой конструкции все негативные воздействия принимает на себя защитный (самый верхний) слой пластика.

Пленочная клавиатура с сложной лицевой частью

Продавцы на продуктовых рынках, где кассовые аппараты используются крайне интенсивно и "до последнего", хорошо знают это проблему и при первых признаках разрушения клавиатуры проклеивают поверхность прозрачным скотчем или закрывают прозрачной пленкой. Кустарный, но действенный способ продлить срок службы клавиатуры на какое-то время.

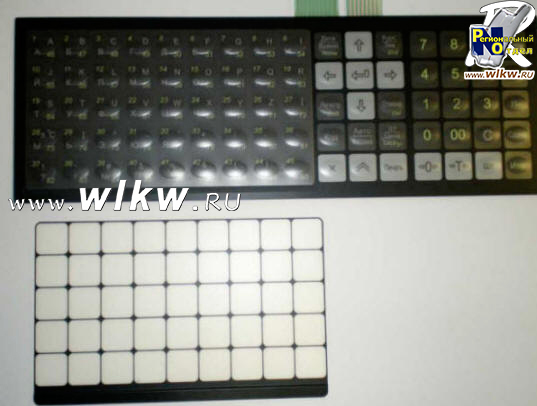

     С помощью дополнительного слоя пластика можно сделать некоторый "карман", в который можно вставлять  лист бумаги, пленку или слой тонкого пластика с нанесенной (сменной) информацией. Это  возможность востребована, если клавиатура имеет функциональные переназначаемые кнопки в зависимости от задач, решаемых устройством. Так, в кассовом аппарате  на сменной панели можно обозначать разделы магазина, группы товаров и т.д. При  изменении информации достаточно вставить новый информационный лист. Если бы подписи были напечатаны на этапе изготовления клавиатуры, то обновить информацию было бы невозможно.

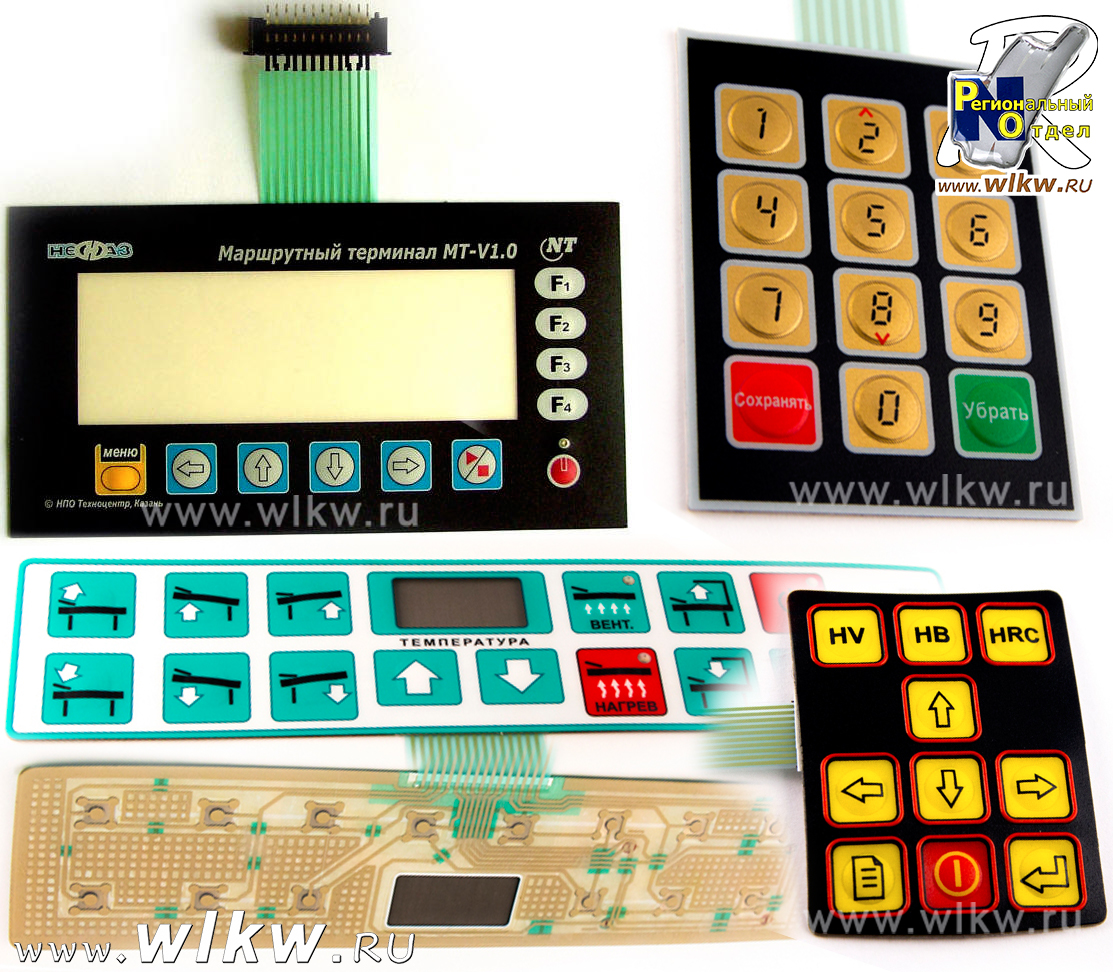

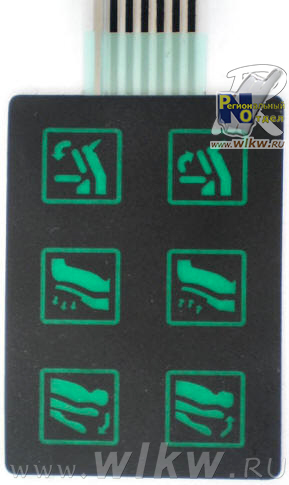

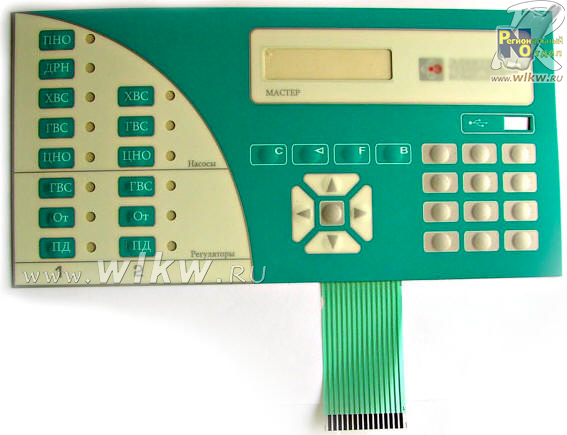

Пленочная клавиатура

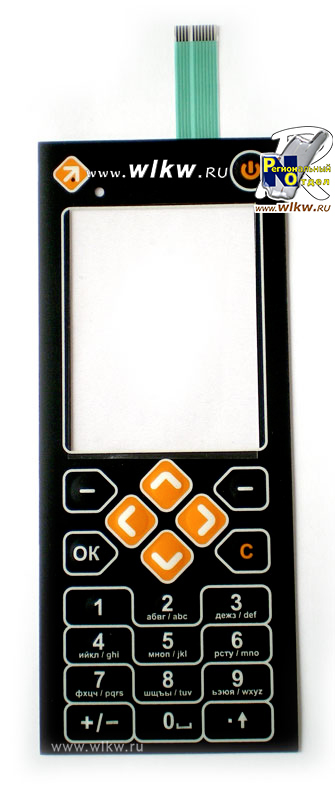

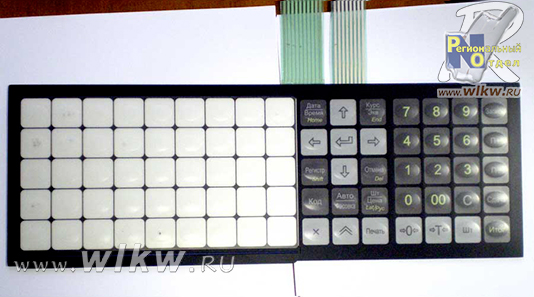

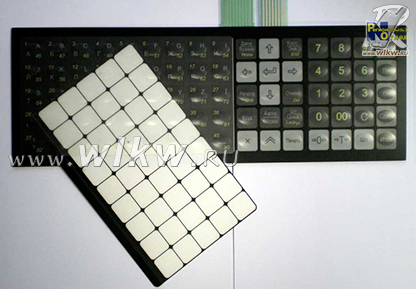

Пленочная клавиатура с большим количеством кнопок

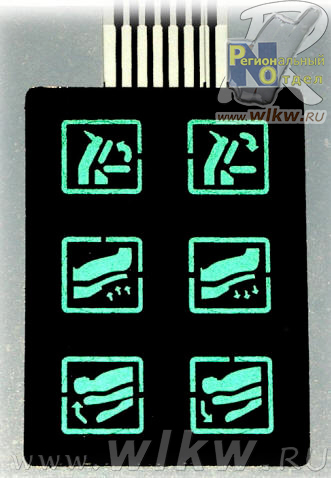

Пленочная клавиатура с светонакапливающими краскамиПленочная клавиатура

При печати лицевых частей пленочных клавиатур возможно использование светонакапливающих (флюоресцирующих) красок. При аварийном выключении света в помещении, краски интенсивно светятся несколько минут,  далее интенсивность спадает за 20-40 минут и остаточное свечение продолжается еще 6-8  часов. Пример такой клавиатуры ниже.



Справа показана пленочная клавиатура при дневном освещении, левый снимок - та же клавиатуры при выключении света.



Использование светонакапливающих красок не стоит воспринимать как замену внутренней подсветки, если это необходимо. Это  быстрее вспомогательная мера при аварийном отключении света.



Дело в том, что толщина слоя краски при шелкографской печати составляет несколько микрон, поэтому создать длительное и сильное свечение невозможно.




Тем не менее, существуют некоторые варианты подсветки кнопок пленочной клавиатуры.



Это снимок клавиатуры при обычном освещении (лежит на белом фоне на столе).

Пленочная клавиатура без подсветки

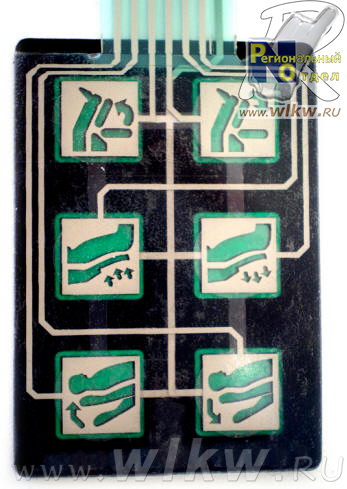

Оборотная сторона клавиатуры. Видно, что все графические изображения на кнопках выполнены прозрачной краской

Оборотная сторона пленочной клавиатуры

Клавиатура находится на прозрачной поверхности, за клавиатурой есть источник света (подсветка). Все кнопки ярко светятся.

Пленочная клавиатура с включенной подсветкой



Этот способ подсветки клавиатур дает очень хорошие результаты, но его реализация требует выполнения как минимум двух условий.

1. Клавиатура должна клеится на прозрачную плоскость.

2. За прозрачной поверхностью должно быть организовано внутреннее фоновое освещение (собственно подсветка кнопок)


Ниже представлен вариант клавиатуры с мембранами, так же для подсветки с обратной стороны. Вся печать выполнена светопропускающей краской.  На левом снимке клавиатура находится на белом листе. На среднем снимке пленочная клавиатура  подсвечивается, появилась обводка кнопок.

Пленочные клавиатуры с подсветкой            Изготовление планочных клавиатур с подсветкой            Обратная сторона пленочной клавиатуры с подсветкой

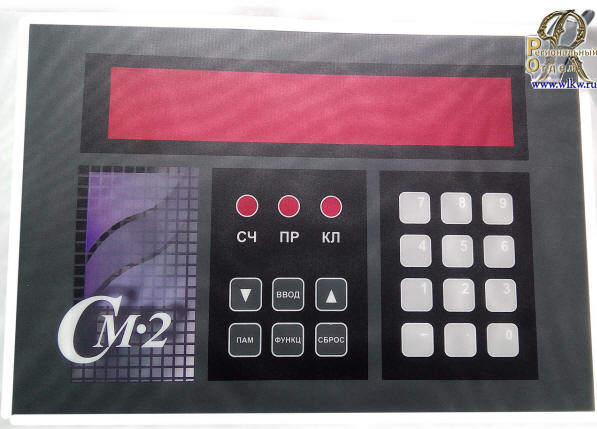

Пленочная клавиатура, отпечатанная на принтере

Обычно для печати пленочных клавиатур применяется шелкография. Но можно использовать и полноцветную печать.

Пример такой клавиатуры - левая фотография.






При изготовлении  пленочных клавиатур можно:

- делать сквозные отверстия для переключателей;

- оставлять прозрачные окна для индикаторов, возможно тонирование окон;

- варьировать общую толщину клавиатуры (1-2 мм);

- формовать кнопки произвольного вида и размера;

- делать противобликовое покрытие;

- встраивать в клавиатуру светоиндикаторы;

- задавать почти любые геометрические параметры как пленочной клавиатуры, так и шлейфа, место вывода шлейфа, шаг и ширину проводников.



Приклеиваются пленочные клавиатуры на основу с помощью двухстороннего скотча, который входит в состав клавиатуры и является её самой нижней частью. Инструкцию по приклеиванию клавиатур Вы можете найти ЗДЕСЬ.



При проектировании клавиатур крайне важно придерживаться рекомендаций по проектированию клавиатур. Это сэкономит Ваше время и усилия по согласованию макетов клавиатур с технологами нашего производства. Пленочные клавиатуры изготавливаются в течение 30 дней после утверждения макета заказчиком.





Технические характеристики клавиатур приведены ниже.



Технические характеристики пленочных клавиатур

Коммутируемое напряжение,

В не более 36

Коммутируемый ток,

мА 50

Сопротивление изоляции не менее,

МОм 5

Усилие срабатывания клавиш, Н

2-8 (по согласованию)

Ход клавиши, мм

0,5-0,8 (0,2 без формовки)

Количество нажатий клавиши,раз

1 млн.

Рабочий диапазон температур,

°С -40 - +60

Предельная влажность воздуха,%

98 при 35 °С

Пыле-, влагозащищенность

IP - 65

Устойчивость к агрессивным средам

да

Тактильный эффект

да

Максимальный размер, мм

400 х 600

Индикаторные окна

прозрачные с цветными светофильтрами

Цветовая гамма

В соответствии с Panton 1000



Сложная пленочная клавиатура
