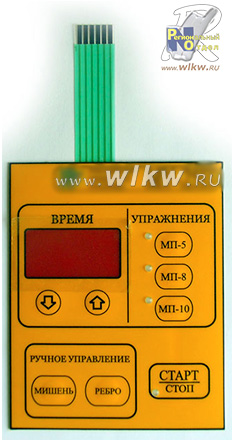

пленочная клавиатура с светодиодами

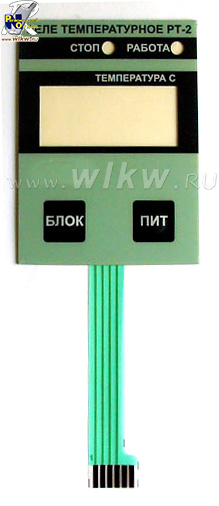

пленочная клавиатура с прозрачными окнами



ИНСТРУКЦИЯ

ПО МОНТАЖУ ПЛЕНОЧНЫХ КЛАВИАТУР



      Все пленочные клавиатуры подлежат входному контролю заказчика до приклейки. Для этого их вкладывают в посадочное место, не снимая защитную подложку, вставляют шлейф в разъем и подают напряжение.

    Монтаж должен производиться при комнатной температуре на сухую, чистую и обезжиренную поверхность.

    Поверхность монтажа должна быть плоской. Возможен небольшой перегиб (при больших радиусах скругления цилиндрических поверхностей), но необходимо дополнительное согласование.

    Для монтажа необходимо снять защитную пленку с оборота клавиатуры, затем аккуратно, не перегибая клавиатуру монтировать её на посадочное место.

   Вставить шлейф в разъем и провести окончательную проверку функционирования клавиатуры.



При монтаже не допускаются:

· перегибы клавиатуры;

· перегибы шлейфа с радиусом менее 3 мм, заломы шлейфа;

· механические повреждения шлейфа (надрыв в месте выхода, царапины о возможные острые края посадочного места и т.д.);

· повторный монтаж (отклеивание /отрыв/ от основы с последующим повторным приклеиванием).

    Клавиатуры не подлежат возврату после повторного монтажа с оборванными или заломленными шлейфами, перегнутыми мембранами.



ЭКСПЛУАТАЦИЯ.

   Эксплуатация пленочных клавиатур должна производиться при температурах от –40оС до +50оС. Желательно не превышать усилия нажатия на кнопки, не использовать для нажатия острые предметы, в т.ч. избегать нажатия кнопок ногтями, ручками, острием карандашей и т.п. Исключить ударное воздействие на светодиоды при их наличии.



ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ПЛЕНОЧНЫХ КЛАВИАТУР

1. Перевозка клавиатур должна производиться только в упаковке изготовителя.

2. Не допускать удары по упаковке, сильную тряску, перегибы упаковки.

3. Не допускаются резкие перепады температур и влажности в процессе перевозки.

4. Гарантийный срок хранения клавиатур в неприклеенном состоянии—один год со дня отгрузки.

5. Температура хранения: 18оС +- 50оС в сухом проветриваемом помещении.





При нарушении данных инструкций по транспортировке, хранению и монтажу клавиатур претензии по качеству не принимаются.



 К пленочным клавиатурам

Вверх страницы

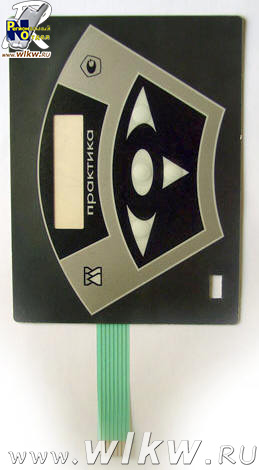

гибкая пленочная клавиатура

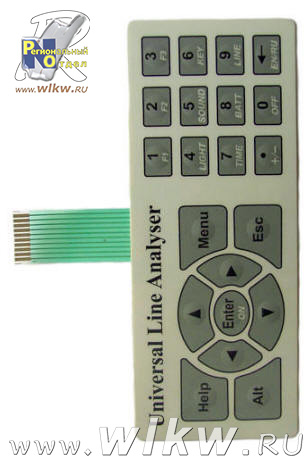

Простая пленочная клавиатура
