О  эффекте светоотражения

Существует три типа отражения света: зеркальное, диффузное и световозвращающее.

Светоотражение



Наклейка светоотражающая

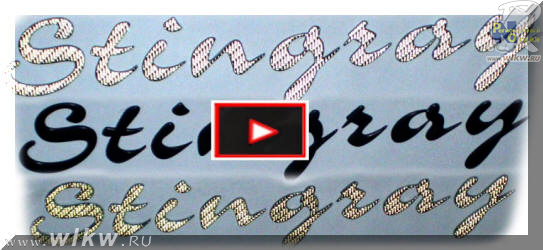

            Зеркальное отражение  - это ситуация, когда луч света попадает на зеркальную поверхность и отражается от нее. Если рассмотреть отражение луча от полированной поверхности или зеркала, то обнаружится, что луч света отражается под углом равным углу падения. Такими свойствами обладают авто наклейки на фольгированной основе. Если свет отражается в глаза наблюдателю, то они выглядят яркими, если нет, то темными. Пример представлен на фотографии.



  Наклейка светорассеивающая

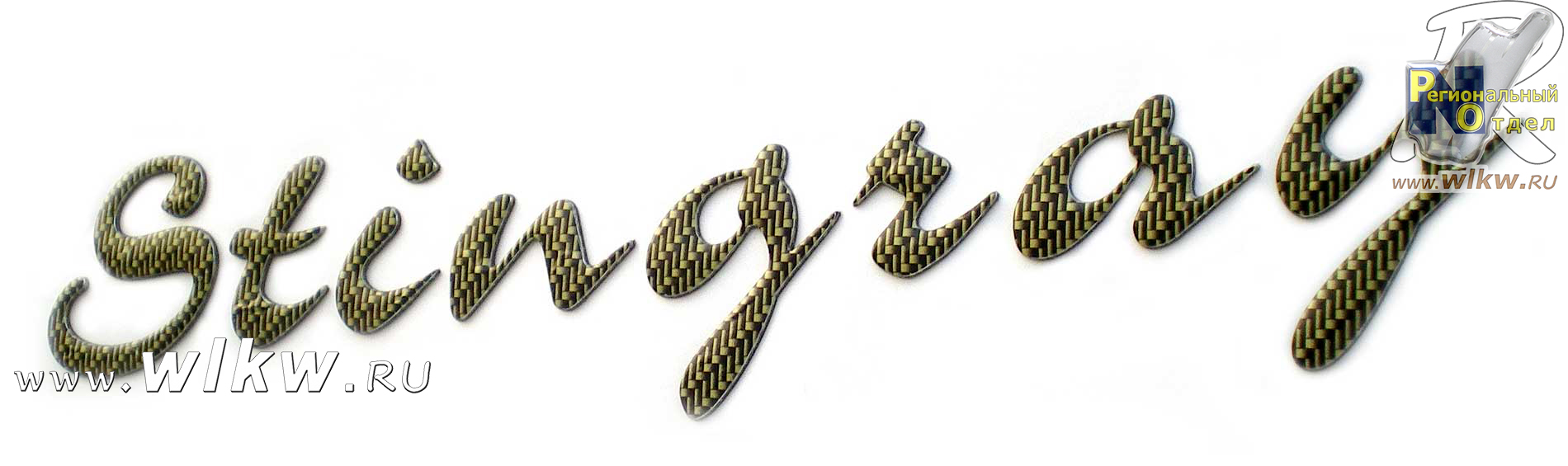

           Диффузное отражение (рис. 1) - это отражение с рассеиванием света во многих направлениях. Хотя часть света отражается обратно в направлении источника света, большая часть - обычно около 90% - отражается в других направлениях.  Под это определение попадают авто наклейки на материалах, имеющих матовую или зернистую поверхность.



"Кликнуть" по рисунку для увеличения







  Автоэмблема световозвращающая

Световозвращение (рис. 3) - это ситуация, когда практически весь свет, падающий на поверхность, отражается обратно в направлении источника света.



Светоотражающая объемная наклейка

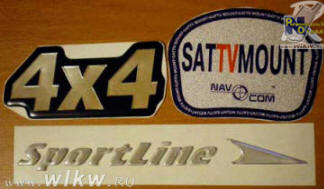

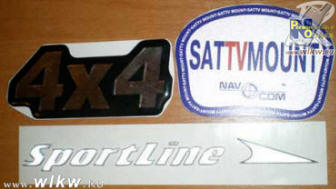

     Часто зеркальное и диффузное светоотражение считают за световозвращение, но это не так, это ошибочное представление. Поясним на примере ниже. Эмблема "4х4" выполнена на фольге ("зеркальное отражение"), вторая эмблема выполнена на также на фольгированном материале, но не гладком, имеющем заводское тиснение по всей площади, это как бы "мятая" фольга. Такая наклейка имеет свойства "диффузного отражения". Все фотографии сделаны в одно время и в одном месте, но под разными углами ис разных точек съемки.  Как хорошо видно, что при зеркальном отражении световозвращения может и не быть совсем. При диффузном отражении свет хоть немного, но возвращается.

Автонаклейки световозвращающие        автонаклейки светоотражающие       автонаклейки светоотражающие и световозвращающие        автонаклейки световозвращающие

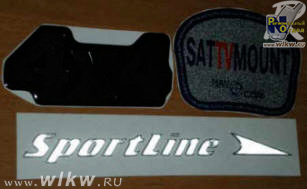

       Другое дело, настоящие световозвращающие материалы. В нашем примере это надпись "SportLine". При обычном рассеянном освещении (первый снимок) она ничем не отличается от остальных наклеек. Но все меняется при использовании вспышки. И если при благоприятных углах   падения света (углах близких к перпендикулярным) наклейка с диффузным рассеиванием света хорошо видна (средний рисунок), то наклейка с зеркальным отражением выглядит черной.

автонаклейки светоотражающие с световозвращающие  автонаклейки  автонаклейки объемные световозвращающие

   Эффективность световозвращающего элемента определяется законами физики. Когда луч света проходит из одной среды (воздух, стекло или вода) в другую, отличную от предыдущей, он меняет направление - "преломляется". Угол преломления луча зависит от свойства среды, которое называется "показатель преломления". Когда падающий под углом луч света попадает из среды с большим показателем преломления в среду с меньшим показателем преломления, он пересекает границу двух сред, если угол падения не превышает некоего критического значения. При достижении критического значения угла весь свет будет отражен в среду с большим показателем преломления (рис. 4).

    Это явление называется "полным внутренним отражением света", а критическое значение угла - "углом полного внутреннего отражения". Использование этого явления лежит в основе подхода, примененного для разработки наиболее эффективного световозвращающего элемента.






Рисунок 5. Кубическая уголковая призма. Световозвращающие материалы используют эффекты обратного отражения уголковых призм или стеклянных шариков.

           Кубическая уголковая призма использует явление полного внутреннего отражения для отражения падающего луча. Представьте себе луч света, падающий на переднюю грань призмы (рис. 5). Попадая внутрь, он последовательно отражается от трех других граней, пока не выйдет в направлении источника света.  Система уголковых призм не используется в пленочных материалах.





Стеклянный шарик фокусирует как линза падающий на него свет на противоположную сторону шарика (рис. 6). При проникновении света в стекло происходит преломление луча, а на противоположной стороне шарика - зеркальное отражение. В результате, отразившись под равным углом, луч поворачивает обратно в сторону поверхности шарика и далее, в сторону источника света. Однако стеклянные шарики гораздо менее эффективны в сравнении с призмой, которая отражает до 80% падающего света. В системе, основанной на шариках, меньше падающего света отражаются обратно в сторону источника.

Именно этот вид световозвращения используется в пленках, которые мы применяем для изготовления своих эмблем.




Cветовозвращающие объемные авто наклейки с полимерным покрытием.

Наклейка световозвращающая

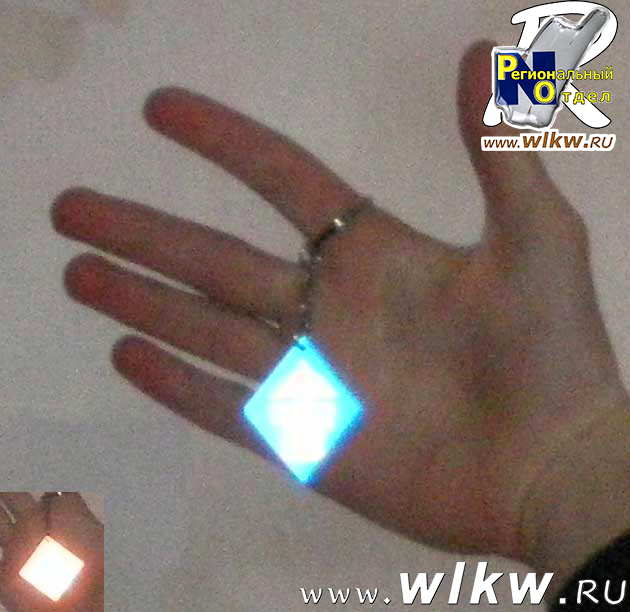

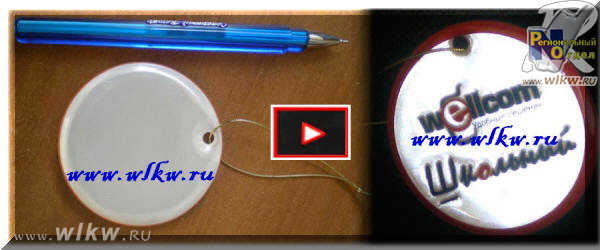

Фликер - светоотражающий брелок       В таких наклейках печать производится на специальной световозвращающей пленке, обычно специальными свето пропускающими красками. Тогда свет отразившись от основы приобретает необходимый.  цвет. Что в итоге получается видно на фотографии справа. Такие брелоки называются фликеры.

Брелок световозвращающий                 Фликеры




Фликеры - светоотражающие брелоки (с Рудаковым Олегом)Фликер - светоотражающий брелок

При использовании световозвращающих брелков - фликеров пешеходами в ночное время, резко уменьшается вероятность наезда автомобилем, т.к. фликеры видны на расстоянии до нескольких сот метров.

Изготавливать фликеры можно, используя световозвращающую пленку и пластизоль (материал похожий на мягкую резину). Пример показан ниже.

Фликер - брелок PVC


Шильдик световозвращающий Эмблема световозвращающая Фликер

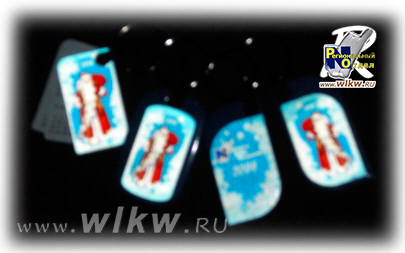

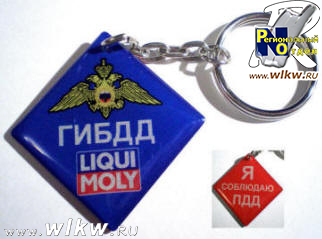

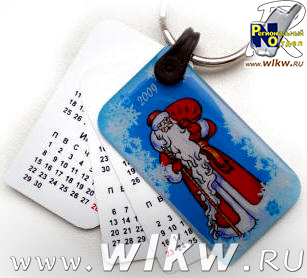

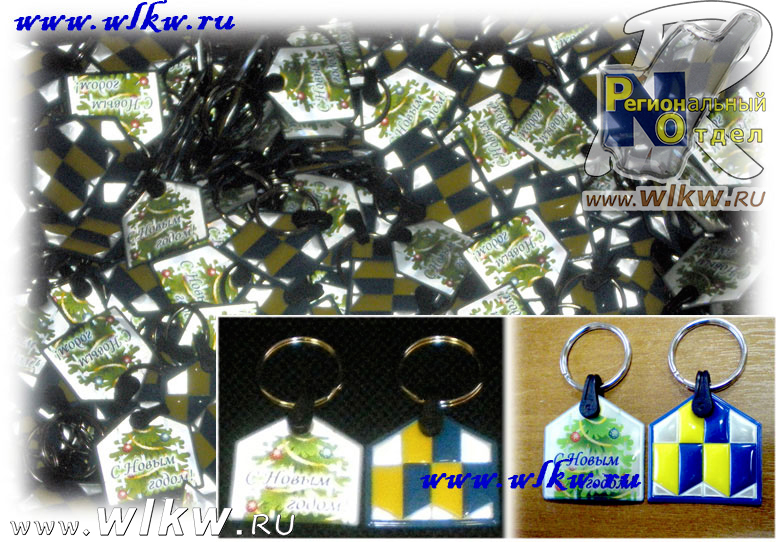

Вариант брелока - календарика с использованием световозвращающей пленки. Внешние стороны выполнены при помощи полноцветной печати и с полимерным покрытием.

Фликер в виде брелока Фликер при ночном освещении Фликер

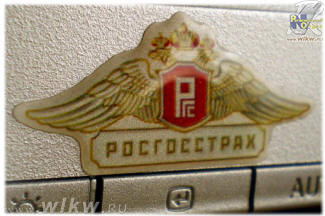

Световозвращающие авто наклейки   Светоотражающие эмблемы изготавливаются аналогично. После печати пленка покрывается полимерной смолой.

Объемная световозвращающая авто наклейка с полимерным  покрытием

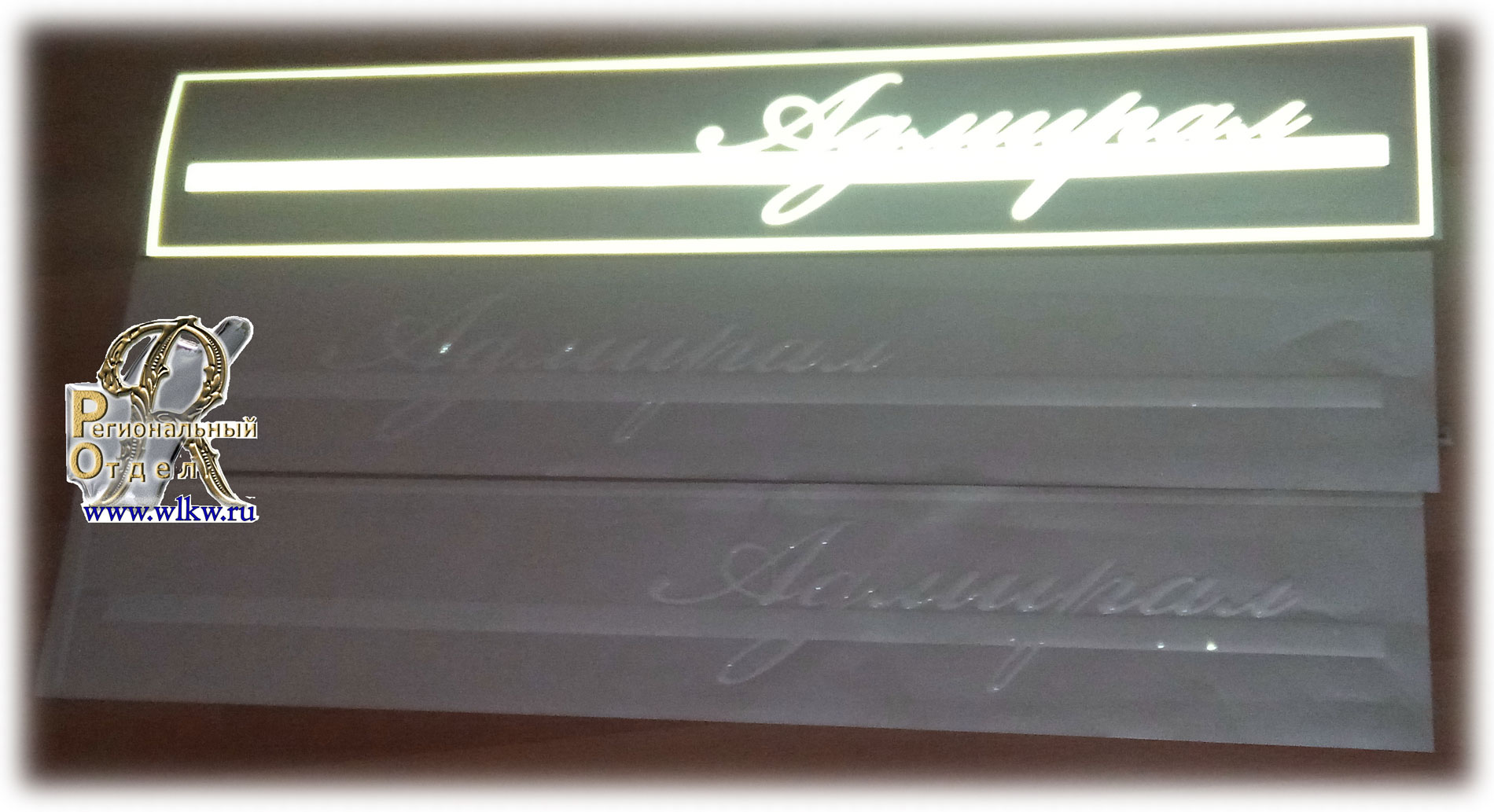

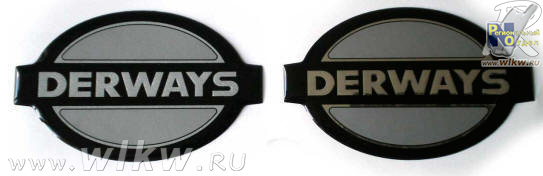

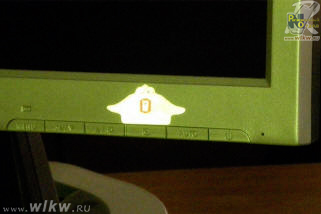

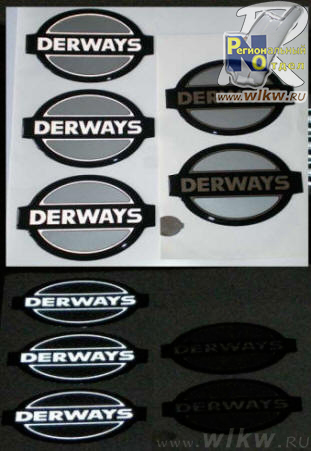

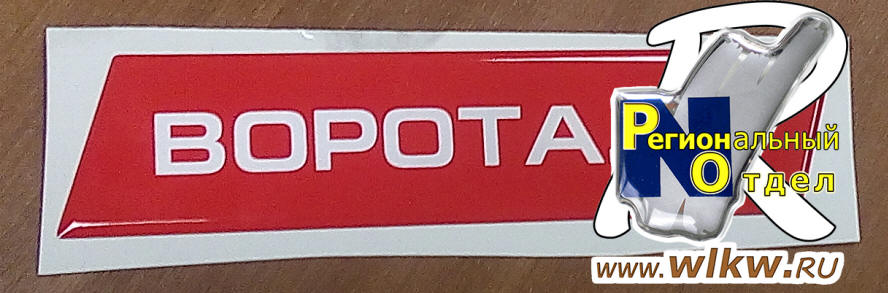

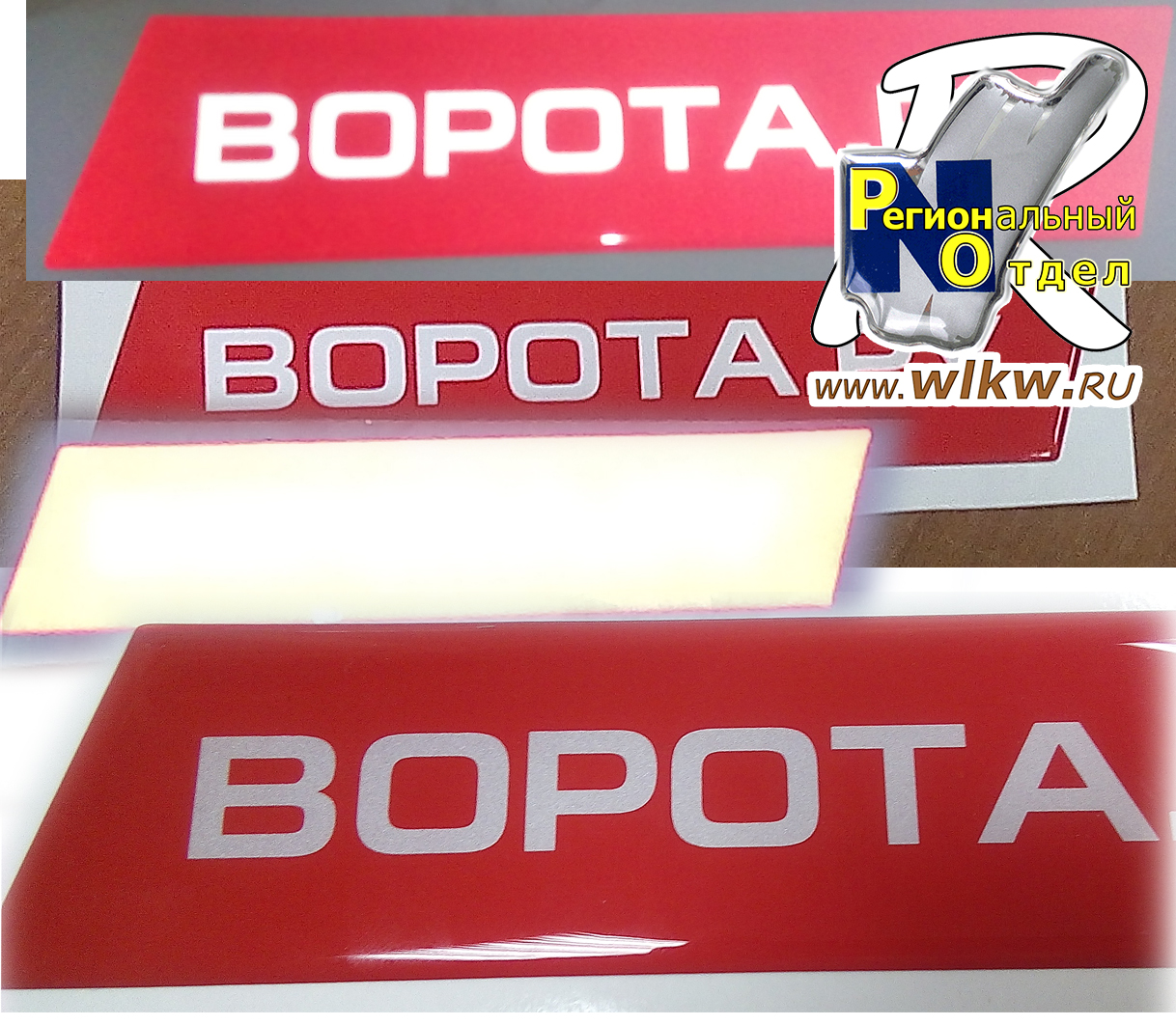

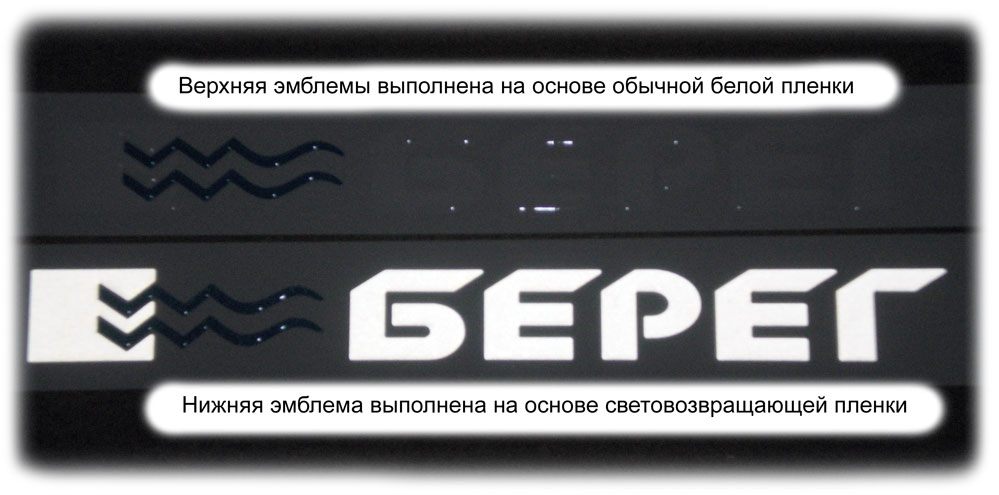

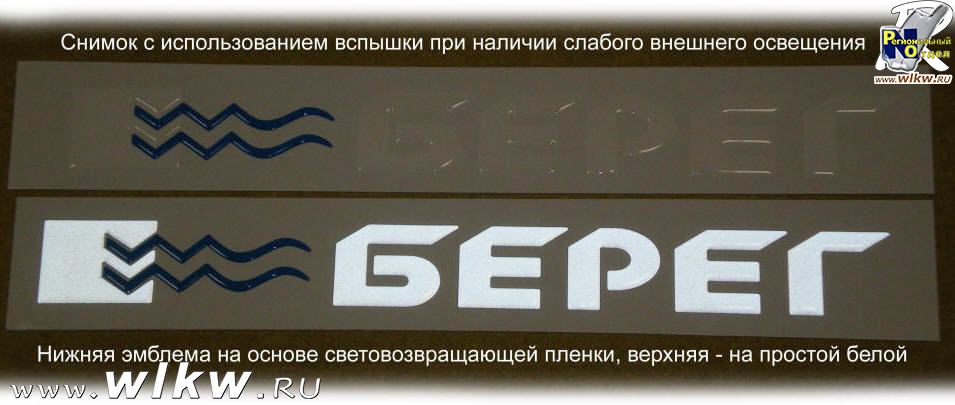

Для примера сделано две фотографии световозвращающей наклейки. Верхняя фотография выполнена в условиях дневного освещения, нижняя в условиях  затемнения. Обе фотографии выполнялись с использованием вспышки. Для сравнения результатов справа размещена обычная авто наклейка на фольгированной пленке (типовое решение).



Авто наклейки световозвращающие с полимерным покрытием На нижних фотографиях те же наклейки в дневных условиях, но фотография производилась без вспышки. Как видно, световозвращающие наклейки выглядят просто белыми. Наклейки на фольге могут выглядеть ярко (бликовать) или быть темными, что зависит от положения источника света по отношению к наблюдателю.
Авто наклейки световозвращающие

Наклейки световозвращающие   Автонаклейки световозвращающие  наклейки световозвращающие (светоотражающие)




авто наклейка светоотражающая

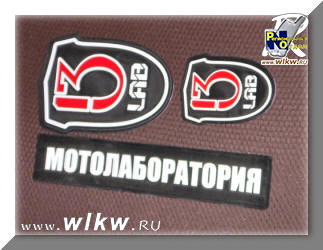

Ещё один пример авто наклеек на световозвращающей пленке

авто  наклейка световозвращающая

Вверх страницы

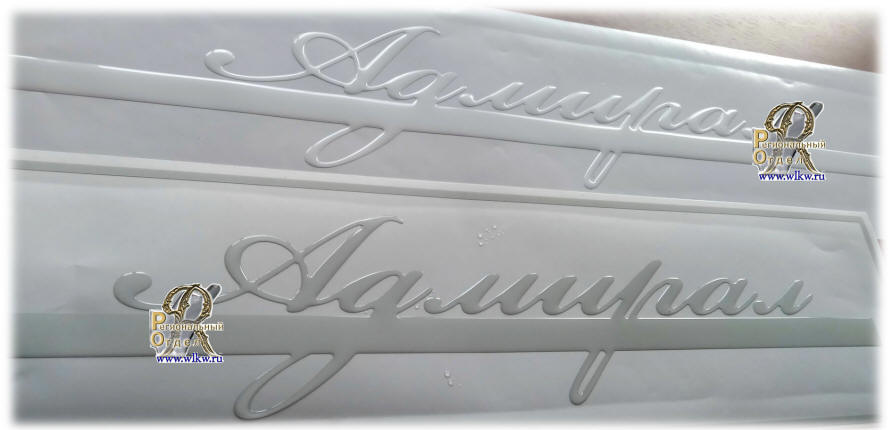

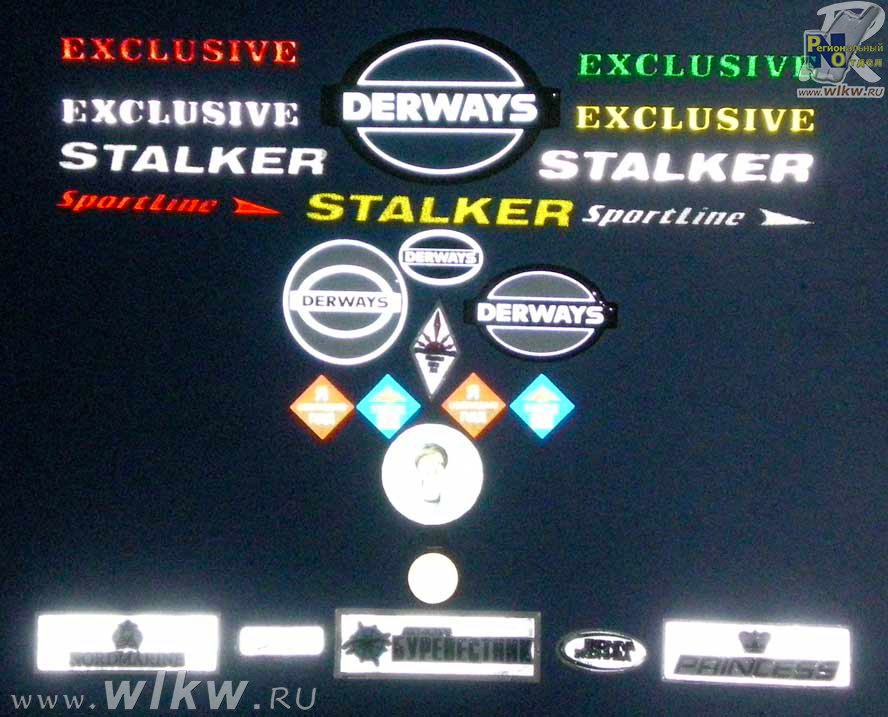

Объемные световозвращающие наклейки по технологии Ecodomes
Световозвращающие буквы ( авто наклейки )

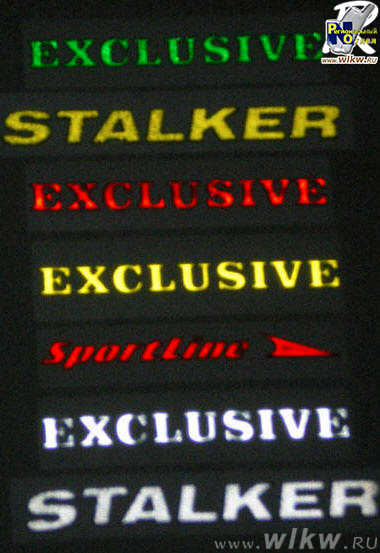

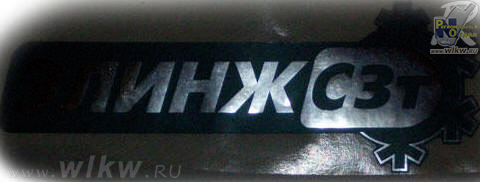

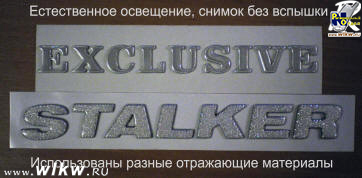

 В левой части авто наклейки сделаны в темноте, в правой стороне при дневном освещении без вспышки.

   Как хорошо видно, что степень отражения света зависит от используемых красок и видов используемых световозвращающих материалов.

   На представленных фотографиях нет двух одинаковых наклеек. Либо краски разные, либо используемые материалы хотя и похожих цветов.

Светоотражающая буква

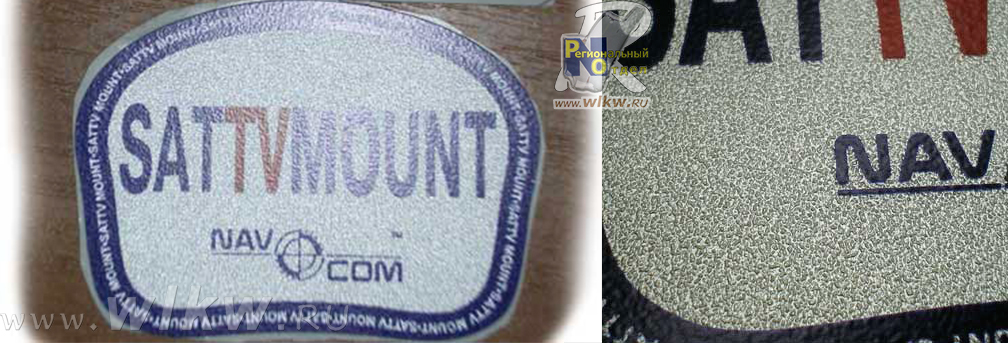

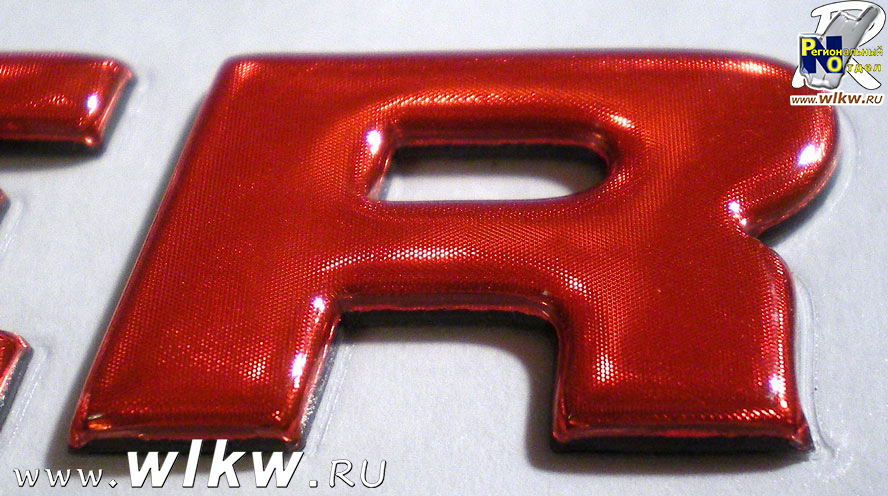

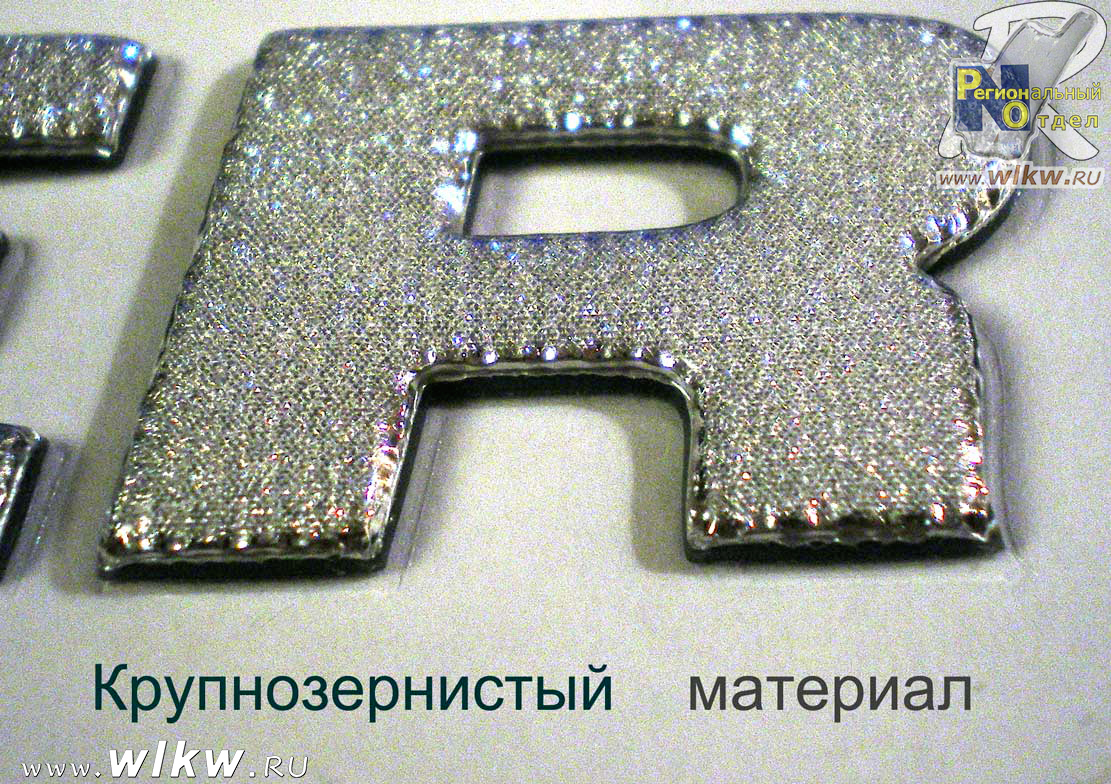

Фотографии светоотражающих наклеек крупным планом

Световозвращающая эмблема

Объемные наклейки (авто эмблемы) с эффектом светоотражения (изготовление на заказ)
Авто наклейки световозвращающие
Объемные светоотражающие авто наклейки

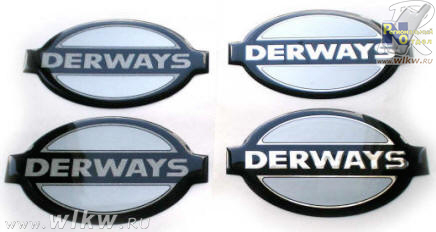

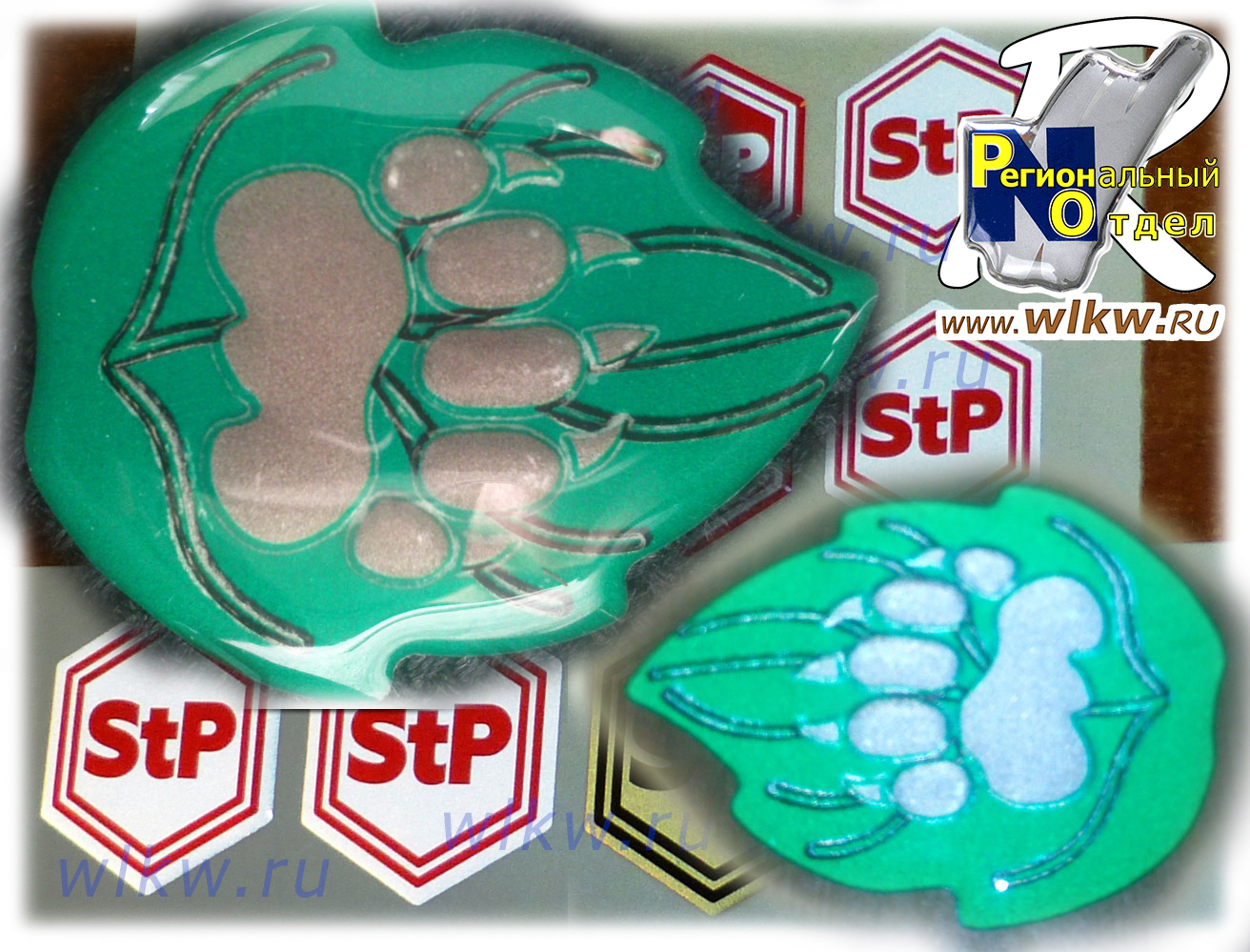

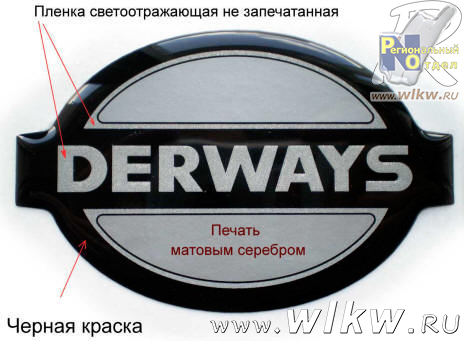

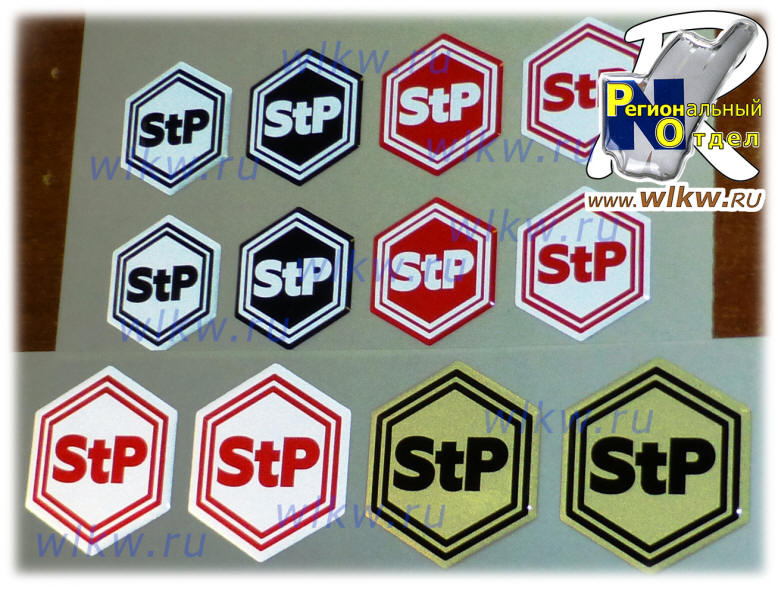

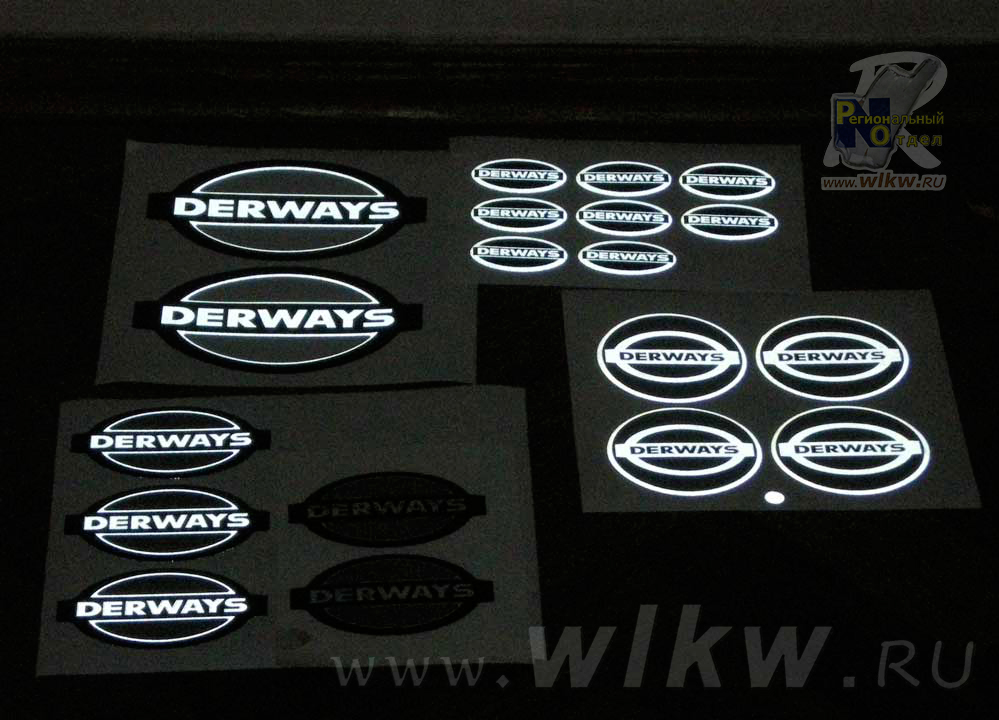

При изготовлении эмблем есть много способов сделать их разнообразными. На представленных фотографиях нет двух одинаковых эмблем. Соответственно и возвращают они свет по разному.



На нижнем фото средняя эмблема просто черного цвета (не световозвращающая), остальные световозвращающие эмблемы в разных вариантах окраски.

Светоотражающие эмблемы

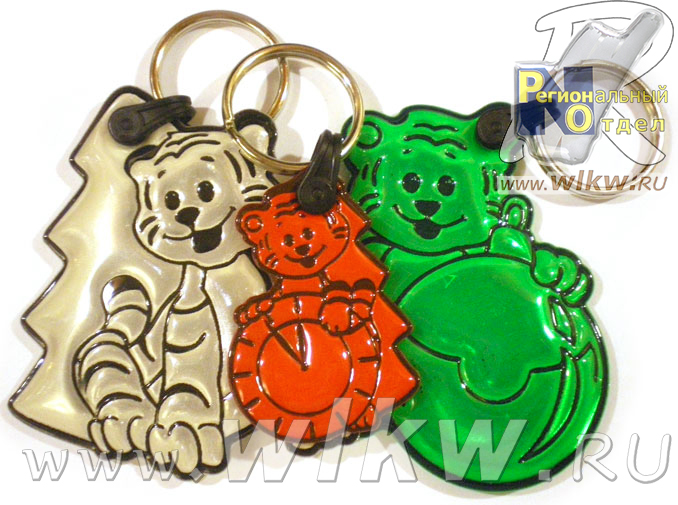

Так же из специального световозвращающего материала можно делать мягкие брелоки - фликеры. пример такого исполнения показан ниже.

В отличии от световозвращающих пленок в этом материале используется эффект уголковых призм.

Рекламный световозвращающий брелок из ПВХ материала ( фликер )

Фликеры в темноте

На фотографии справа видно, что светоотражающий материал "в клеточку". Это видны светоотражающие ячейки.Рисунок 5. Кубическая уголковая призма.

Световозвращающие материалы используют эффекты обратного отражения уголковых призм или стеклянных шариков.  Кубическая уголковая призма использует явление полного внутреннего отражения для отражения падающего луча.

Изготовление брелоков - фликеровФликеры

Изготовление фликеров

Во внутрь таких брелоков кладется прокладочный материал, в зависимости от его количества можно менять толщину брелока  (пример на фотографии).

Брелоки световозвращающие - фликеры

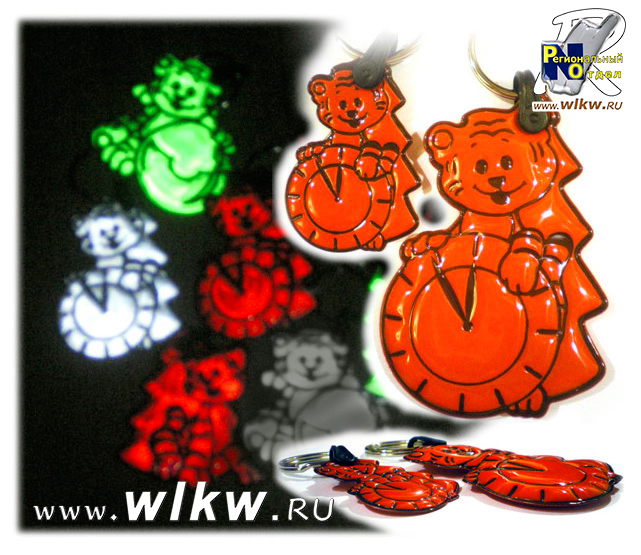

На левой фотографии фликеры при обычном освещении, в центре брелоки сфотографированы в темноте со вспышкой. В правой части фликеры  при освещении, но снимок с вспышкой.

Изготовление фликеров - световозвращающих брелоков

Брелок - фликер       Брелок - фликер            Фликеры - световозвращающие брелоки                             Брелоки световозвращающие        Брелок - фликер

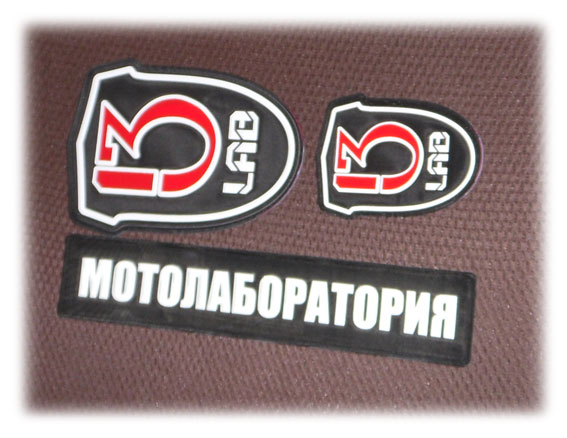

Нашивки световозвращающие.

производство фликеров    Нашивки световозвращающие
