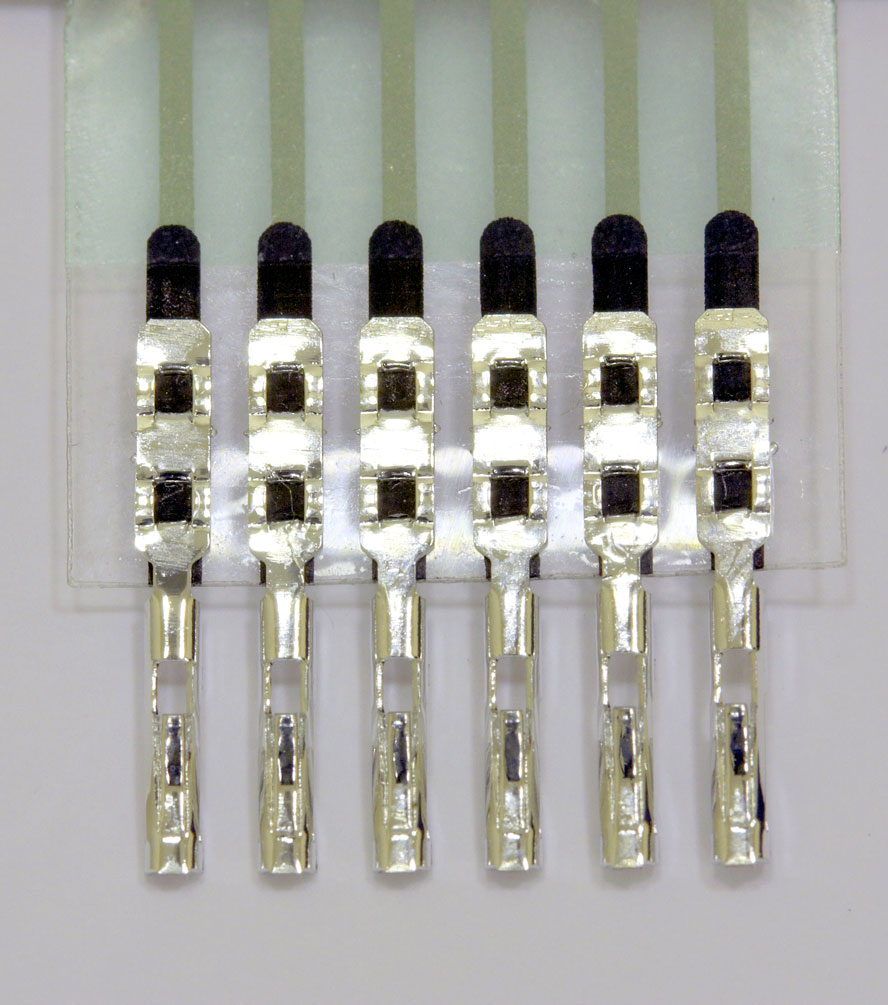

Разъемы.металлические контакты на шлейфе Шлейф пленочной клавиатуры

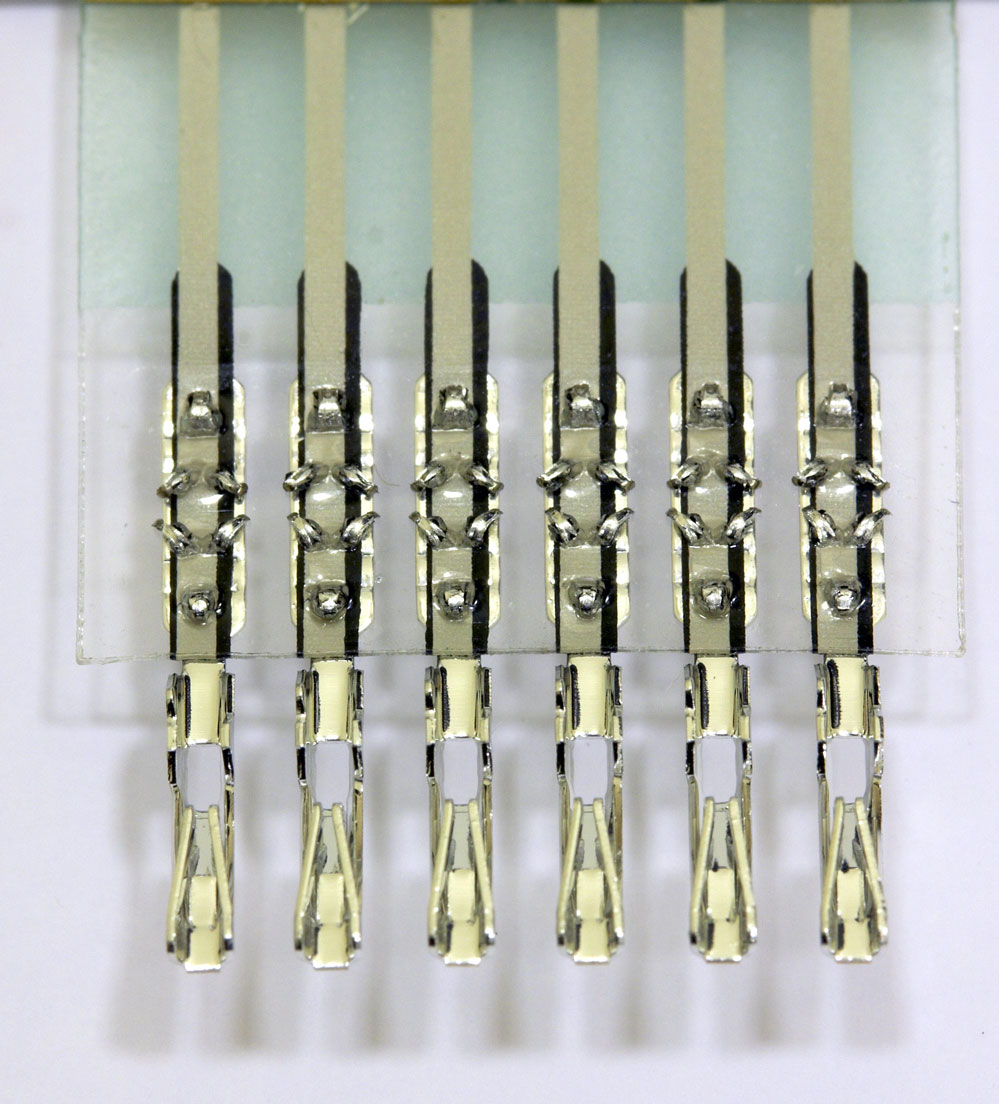

         Мы можем предложить Вам изготовление и поставку пленочных клавиатур,  у которых на концах токопроводящих дорожек шлейфа будут установлены металлические контакты, плотно прижатые к токопроводящему слою. Зачем это нужно?  Для повышения надежности контакта клавиатуры с контроллером (материнской платой). Особенно это важно, если при монтаже, настройке и проведении регламентных работ (ремонте) необходимо отсоединять (вынимать) шлейф клавиатуры из разъема.  Токопроводящая дорожка - это тонкий слой краски на основе серебра, который требует к себе бережного обращения. если не аккуратно извлекать шлейф из разъема, то слой краски может повредиться и клавиатура может стать непригодной для дальнейшего использования. При использовании металлических контактов на шлейфе вероятность такого повреждения пропадает.

Шлейф пленочной клавиатуры Кроме того, такие клавиатуры (шлейфы) можно припаивать к платим как обычные навесные элементы и микросхемы, разумеется, используя небольшие мощности при пайке, что бы не вызвать повреждение пластикового шлейфа.

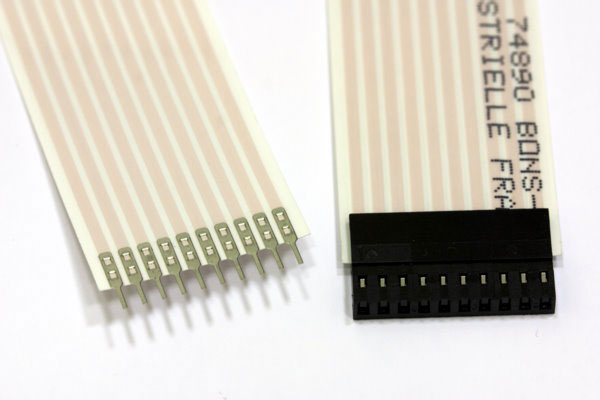

Шлейф пленочной клавиатуры с разъемами

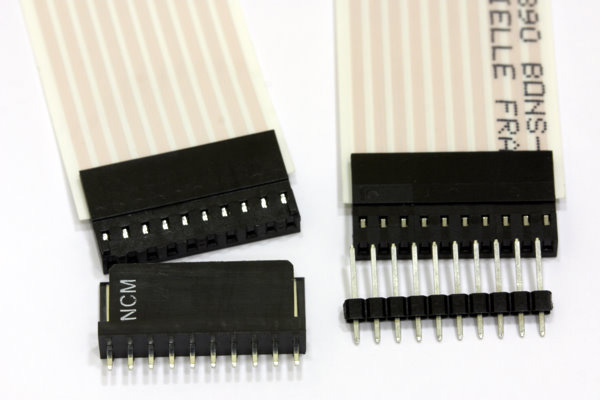

На металлические контакты надеваются пластиковые корпуса, которые монтируются (надеваются) на "гребенку", припаиваемую на плату.

Щлейф от пленочной клавиатуры

Если есть необходимость, то мы можем поставлять пленочные клавиатуры, укомплектованные металлическими контактами в пластиковых корпусах.





О разъемах для пленочных клавиатур

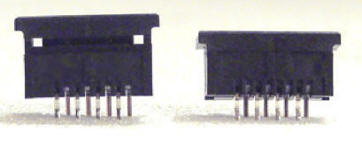

Разъем угловой    разъем угловой       разъем угловой



Разъемы бывают угловые и прямые (вертикальные). В угловых разъемах шлейф после присоединения к разъему оказывается параллельным к плоскости монтажа разъема (т.е. к плате). В таких разъемах «ножки» часто имеют изгиб в 90 градусов, что хорошо видно на фотографиях.



Угловые и прямые разъемы равноценны и предназначены для удобства компоновки деталей внутри устройства. Ниже представлены «прямые» разъемы, у них шлейф располагается перпендикулярно к плате.



левый разъем "открыт", правый - "закрыт"      Прямой разъем





разъемы разные



Разные разъемы могут отличаться друг от друга шириной дорожек в шлейфе, это так называемый параметр «шаг разъема». Шаг разъема обычно бывает в 2,54 мм или 1 мм., т.е ширина токопроводящей дорожки в шлейфе и промежуток между дорожками составляют 2,54 мм или 1 мм соответственно. Фотографии различных разъемов показаны справа.



разъем угловой

Различаются разъемы и по способу фиксации шлейфа. Есть разъемы, где нет защелок, т.е. шлейф фиксируется только прижимными контактами, как на фотографии слева. Логично предположить, что в такой разъем можно легко многократно вставлять шлейф, но возможны ослабление электрического  контакта или самоизвлечение шлейфа при некоторых условиях. При использовании таких разъемов надо точно подбирать толщину шлейфа, при недостаточной толщине просить у производителя клавиатур делать утолщение с обратной стороны контактной области шлейфа (там приклеивается дополнительный слой пластика), чтобы он плотно сидел в разъеме. Такие разъемы, естественно, самые дешевые.

разъем в открытом и закрытом состоянии



Справа изображен разъем с защелками в открытом и закрытом состояниях. Такие разъемы часто имеют выступы для прижима шлейфа. Чтобы они не повредили токопроводящие дорожки, для них специально при печати предусматриваются пустые площадки или отверстия.



Есть разъемы, которые защелкиваются «наглухо»,  и вытащить шлейф обратно уже нельзя. Отличаются такие разъемы хорошим электрическим контактом. Для демонстрации один такой разъем мы все же разобрали («разломали»).



разъем в разобранном состоянии  разъем защелкнутый



Конструктивно разъемы для пленочных клавиатур бывают очень разные. Например, на фото внизу изображен разъем, в который шлейф не вставляется (втискивается) между контактами, а сначала просовывается в приемное отверстие и уже потом, защелкиваясь, прикладывается (именно прикладывается, прижимается) к контактной группе разъема. При этом не происходит стирание токопроводящей краски на шлейфе пленочной клавиатуры.





На этом мы заканчиваем краткое отступление по разъемам. Для более подробной информации обращайтесь в специализированные фирмы, производящие поставки электронных компонентов.
