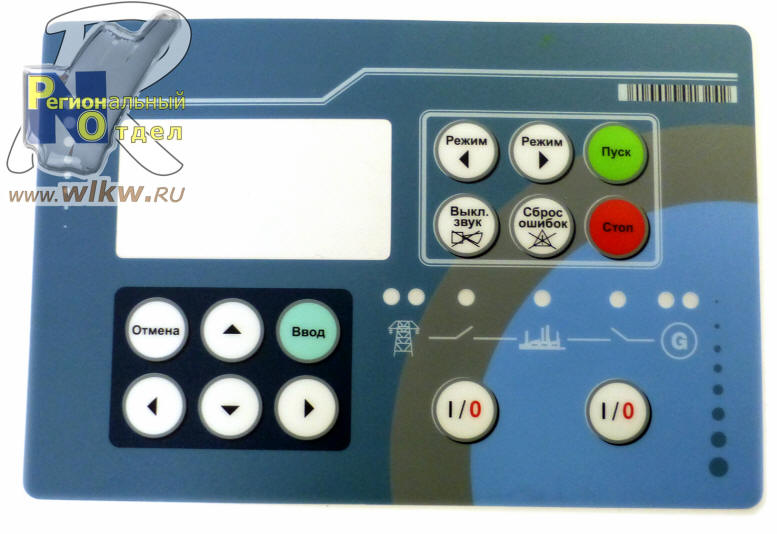

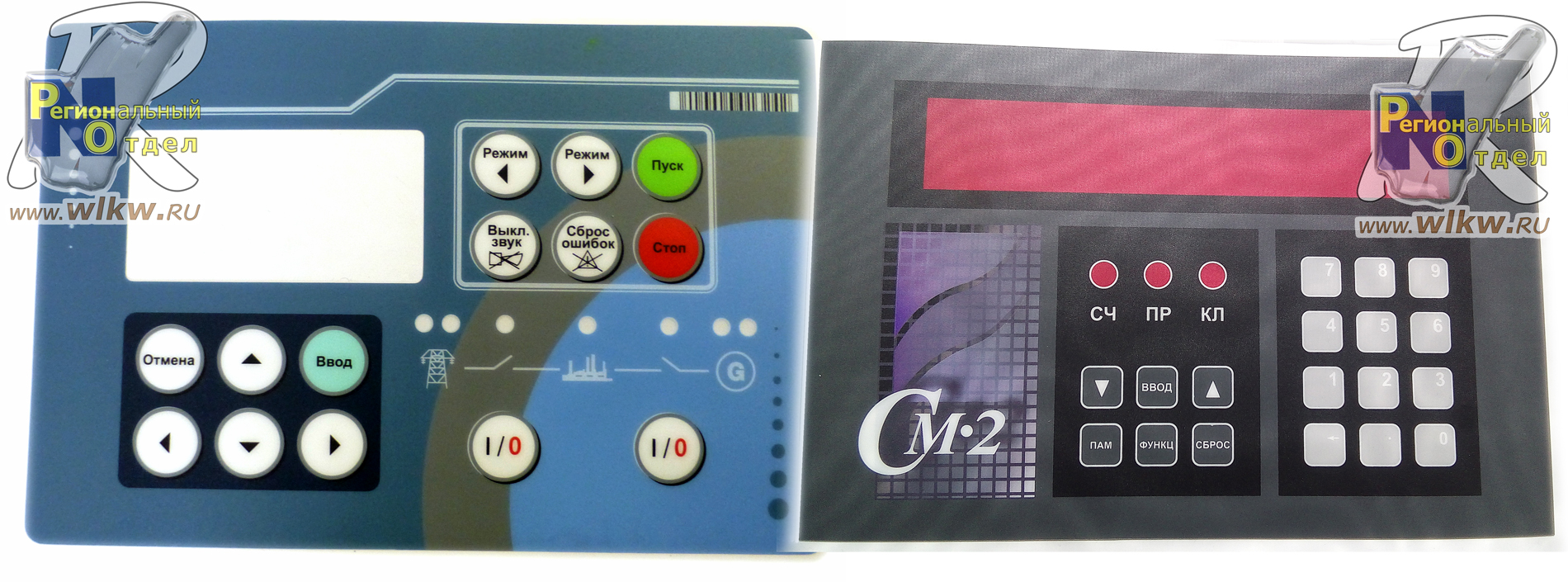

Образец
оформления декоративной приборной панели
При проектировании
декоративных приборных панелей
заказчику необходимо представить следующие сведения нашим технологам:
· макет лицевой части панели в формате CorelDraw или в виде чертежа с
указанием необходимых размеров и цветов;
· указать наличие: прозрачных окон для индикаторов, сквозных отверстий в
изделии (если они есть), наличие полупрозрачных красок при тонировании
прозрачных индикационных окон или окон под светодиоды;
· наличие пуклевки кнопок;
· необходимую толщину панели (например: 175, 250, 350 микрон);
· применение прозрачного или матового пластика, необходимость покрытия
поверхности противобликовой матовой пастой;
· другие дополнительные сведения.
В нижеприведенных таблицах указаны минимально допустимые параметры при
проектировании панелей.

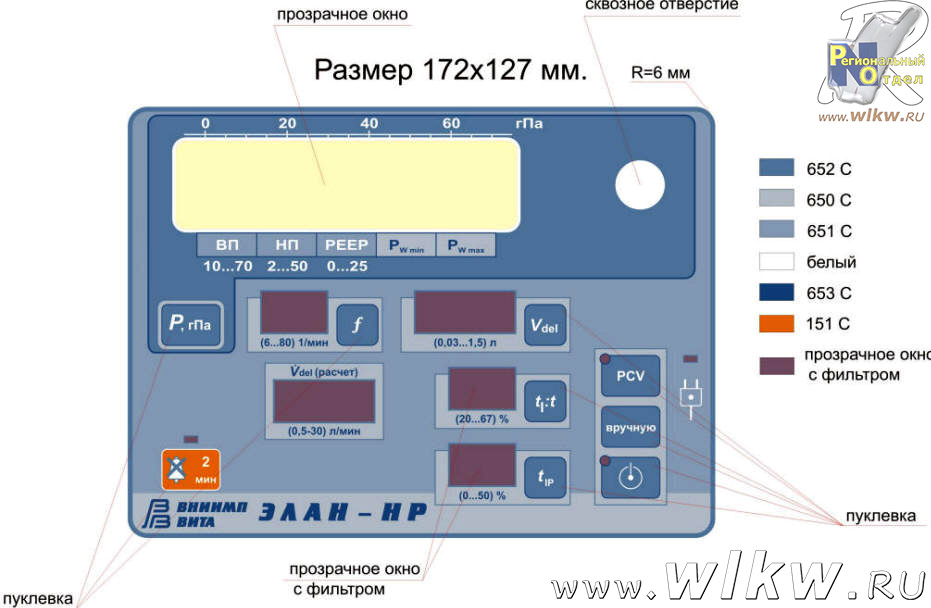

Ниже представлен образец макета панели, передаваемого на производство
для последующих работ .
|
Графическое и цветовое решение |
|
Минимальная толщина свободных линий |
0,2
мм |
|
Минимальная ширина зазоров |
0,2
мм |
|
Минимальная толщина обводки клавиш при заливке другим цветом |
0,7
мм |
|
Минимальный размер шрифта |
2
мм |
